驱动模块 ECM-SKY6U2

数据处理远程监护USB

产品概述

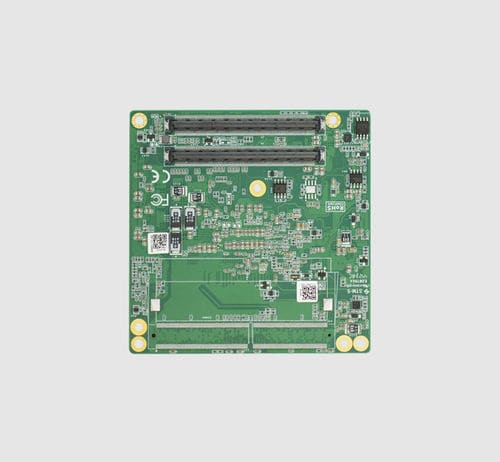

ECM-SKY6U2 是一款基于 Intel 第6代 Skylake-U 低功耗处理器的 COM Express Type 6 Compact（95×95mm）模块。采用 15W TDP 与 DDR4 内存技术，适用于对体积与功耗有要求的工业嵌入式系统，兼顾计算与图形处理能力。

主要特性

• CPU 可选：Intel Skylake-U i7-6600U / i5-6300U / i3-6100U（2 核 / 4 线程，15W TDP）
• COM Express Type 6 Compact 规格，95×95 mm
• 双通道 DDR4 2133MHz，2×SO-DIMM，最高支持 16GB
• 扩展：1×PCIe x4（可选 1×PCIe x2 + 2×PCIe x1）
• 显示输出：DDI（HDMI/DVI/DP）、VGA、eDP/LVDS；DP/eDP 最高 4096×2304@60Hz，HDMI 最高 4096×2304@24Hz
• 接口：Intel i219 千兆网口、4×USB3.0、4×USB2.0、3×SATA3.0（视 CPU 而定）、1×串口、HDA 音频、8-bit GPIO、TPM2.0
• 工作温度 0~60°C，存储温度 -40~85°C；电源输入 ATX/AT

产品说明
ECM-SKY6U2 配置 Skylake-U 系列处理器，在 15W 功耗限制下提供均衡的计算与图形性能（Intel HD Graphics 520），适合需要图形显示的 HMI、控制与数据采集应用。95×95mm 的 COM Express Type 6 Compact 尺寸利于在工业平板、便携测试设备与嵌入式控制终端中集成。

内存采用 2×SO-DIMM 双通道 DDR4 2133MHz，最高支持 16GB，满足轻量级多任务需求。扩展方面提供 1×PCIe x4（可配置为 x2 + x1 + x1），可接入无线模块、I/O 扩展或小型采集卡。

板载包含 Intel i219 千兆以太网、4×USB3.0、4×USB2.0、最多 3×SATA3.0（CPU 决定）、1×串口、HDA 音频、GPIO、LPC、SMBus、看门狗及 TPM2.0。支持 Windows 10 1809 与 Yocto 2.4 Rocko。最大功耗 54W。

应用

• 工业平板电脑与 HMI
• 便携式检测与测试设备
• 嵌入式控制终端与网关
• 车载信息娱乐与自助终端
• 医疗监护与智能零售设备（对体积与功耗敏感的场景）

规格

• 型号: ECM-SKY6U2
• 类型: COM Express Type 6 Compact（95×95 mm）
• 处理器: Intel Skylake-U i7-6600U / i5-6300U / i3-6100U（2核/4线程，i7 最高 3.4GHz），15W TDP
• 芯片组: SoC
• 内存: DDR4 2133MHz，2×SO-DIMM，最高 16GB
• PCIe: 1×PCIe x4（可选 1×PCIe x2 + 2×PCIe x1）
• 显示: DDI（HDMI/DVI/DP）、VGA、eDP/LVDS；DP/eDP 最高 4096×2304@60Hz，HDMI 最高 4096×2304@24Hz
• 接口: 4×USB3.0、4×USB2.0、1×串口、1×HDA 音频、8-bit GPIO、LPC、SMBus
• 网络: 1×千兆网口（Intel i219）
• SATA: 最多 3×SATA3.0（视 CPU 而定）
• 安全: TPM 2.0
• 电源: ATX/AT，最大功耗 54W
• 工作温度: 0~60°C；存储温度: -40~85°C
• 操作系统: Windows 10 1809、Yocto 2.4 Rocko
