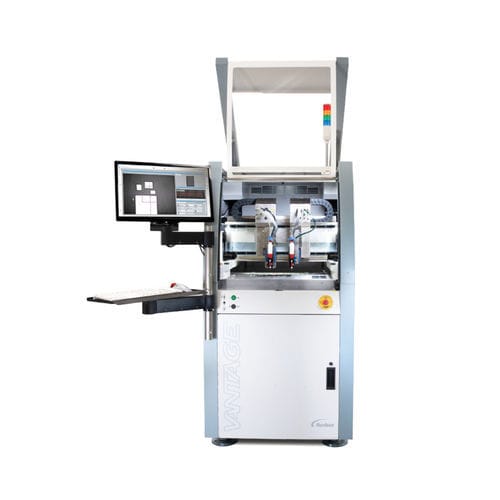

自动液体分配器 ASYMTEK Vantage Series

完全自动化用于组装模块化

我们最先进的分配平台。专为高端半导体的包装和组装而设计。 概述 通过ASYMTEK Vantage®系列、IntelliJet®喷射系统和Canvas®软件创建无与伦比的分配过程。 产品和组件的小型化为流体分配过程带来了独特的挑战。分配应用程序必须在非常小的格式中提供精确且一致的结果。为了实现UPH目标，应用程序必须快速。Vantage系列提供了这一切以及更多，以行业领先的精度、速度和准确性，使其成为先进半导体包装应用的热门选择。 选择标准系统解决方案时，您将在最短时间内收到新系统。 - 在模具间隙中喷射 < 200 μm。 - 避免禁区 < 250 μm。 - 使用单个IntelliJet阀门分配49,000 DPH。 - 使用两个IntelliJet阀门分配90,000 DPH，与单阀分配相比，DPH增加84%。 - 自动校准的快速可重复设置。 - 高级Canvas分配软件。 - 专利的实时校正*，在潮湿条件下提高精度和产量。 - 闭环控制和数据可追溯性确保您的过程保持最新。 - 准备好工业4.0连接性 – 使用ASYMTEK NE Connect API和Canvas软件中的标准软件开发工具包（SDK）将Nordson分配集成到您的FIS或MES中。 *Nordson美国专利9,707,584；10,150,131；10,737,286及其他专利申请中。 选择适合您需求的标准系统解决方案： - 基本 – 必不可少的单阀系统，可以轻松处理小体积分配、狭窄的禁区和细而精确的线条。 - 高产量 – 增加精密秤使该系统成为最大体积控制、避免禁区和单阀提高产量的绝佳选择。 - 生产力 – 使用安装在独立头部的双阀加速吞吐量并提高生产力，实现最大机动性。 使用此双阀配置同时对两个部分进行分配，配备专利的实时校正*，可自动调整倾斜的部件和x和y轴上的组件高度变化。 - 生产力增强 – 从一开始就为高需求应用设计。Productivity Plus包括精密秤以实现最大体积控制和避免禁区。两个独立的阀门加速吞吐量，并支持专利的实时校正*以提高产量。 软件 - 图形编程 – 扫描零件并在虚拟画布上模拟分配结果。 - 引导向导 – 提供简单的逐步设置说明。 - 快速参考图形和数据块 – 提供对系统传感器、过程控制和数据的高效访问。 - 离线编程 – 在系统上或在办公室离线编程，以避免生产停机。 支持的阀门 - IntelliJet®喷射系统 - 配备ReadiSet喷射墨盒的ASYMTEK NexJet NJ-8喷射系统 - ASYMTEK DispenseJet DJ-9500喷射 - ASYMTEK DV-8000C Heli-Flow泵 - ASYMTEK DV-7000 Heli-Flow泵 支持的选项 - ASYMTEK校准过程喷射CPJ - ASYMTEK连续路径运动控制 - ASYMTEK Fids-on-the-Fly软件 - ASYMTEK高分辨率单目视觉包MVP - ASYMTEK非接触式激光高度传感器 特点 / 技术规格 - 半导体的先进分配平台 - 在空间中喷射 < 200 μm - 避免禁区 < 250 μm - 使用双阀IntelliJet可达90,000 DPH - 自动校准 - 用于编程和控制的Canvas®软件 - 专利的实时校正 - 工业4.0连接性（API NE Connect，SDK Canvas） - 闭环控制，数据可追溯性 - 不同的系统配置（基本，高产量，生产力，生产力增强）
