固定阳极X射线管 XRT NT4

用于X光断层扫描

产品简介

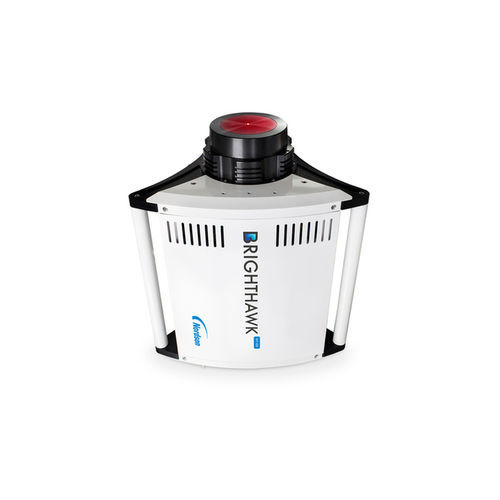

BRIGHTHAWK NT100 是一款传输型微焦点 X 射线管，采用 LaB6 晶体电子源、磁性束偏转系统和钨靶。组件安装于精密封装的密封外壳中，并在超低真空环境下运行以延长使用寿命。该管可通过内部控制板进行配置，并通过 10 GbE SFP+ 硬件接口（光纤/以太网转换器）支持高带宽连接。适用于高分辨率 X 射线成像与分析。

配套产品 — BRIGHTHAWK HV160
BRIGHTHAWK HV160 为配套高压电源单元。它根据所需的 kV 与功率优化电流提取，以稳定管输出、降低光斑漂移并支持长时间连续运行。管与电源通过高压电缆和数字控制接口连接。

特性

• 160 kV 高亮度光源及专用电源
• 0.5 mm 焦距的高倍率成像能力
• 可实现约 100 nm 的特征识别（取决于系统配置）
• 175° 宽角曝光
• 密封传输管设计以降低维护需求
• LaB6 晶体电子源与钨靶

技术参数 - 通用
靶技术：传输
电子源：LaB6 晶体
管电压范围：30–60 kV（系统概述中根据配置可提及最高可达 160 kV）
管电流范围：0–400 µA
最大管功率：20 W
占空比：100%（连续）
靶材：钨
窗口材料：钻石

电源与机械
管外形尺寸：362 x 233 x 417 mm
管重量：16–33 kg（来源数据不一致，解释为 16–33 kg）
HVPSU (HV160) 外形尺寸：230 x 448 x 538 mm
HVPSU 重量：50 kg

应用与说明

• 适用于高分辨率三维成像、断层扫描、计量与失效分析
• 适合需要稳定亮度与低光斑漂移的长时间连续运行场景
• 如 100 nm 级别的识别能力取决于系统配置、探测器及成像链路
• 有关最终配置、布线和集成，请参阅技术资料并联系制造商确认
