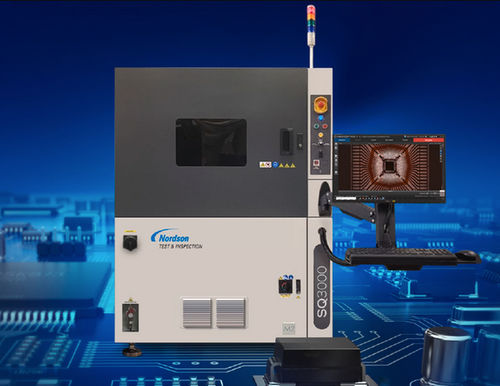

产品概述SQ3000M2 是一款针对引线键合、半导体封装与 PCB 组装应用设计的自动光学检测(AOI)系统。支持在线缺陷检测与可选计量模块,旨在提升产量、优化流程并降低现场退货与返工成本。
检测能力- 视场 (FOV):8.2 × 6.8 mm(1X)
- 分辨率:3.4 µm(1X)
- 光源:专有 Fusion Lighting™ 多角度 LED
- 成像:500 万像素彩色摄像头(2448 × 2048)
- 光学:高分辨率、低失真光学,支持同轴照明
- 计量:可选 AFVM / FVM(焦点变化测量)模块
- 支持器件类型:JEDEC、MCM、混合器件、FlipChip、BGA、microBGA、MEMS、Waffle 封装
系统规格系统尺寸(W × D × H):110 × 128 × 143 cm — 高度不含信号灯杆与调平脚。
重量:约 965 kg(2127 lb)。
可选项- SPC 软件
- 条码阅读器(1D/2D)
- 编程软件:ePM-AI
- 离线缺陷复核
- 认证目标
- CMM 能力
- AI 能力
- 二次光学(5X 或 10X)
- 三次光学(0.5X)
成像与测量特性Fusion Lighting™ 多角度 LED 在复杂拓扑下优化缺陷对比度。标配 5MP 彩色成像,支持可选 FVM 计量传感器以实现表面/高度测量,便于将检测与计量流程结合。
文档与媒体提供产品手册与演示视频,展示系统配置、操作流程及典型检测结果。
技术规格- 型号:SQ3000M2
- 类型:自动光学检测(AOI)
- 视场 (FOV):8.2 × 6.8 mm
- 分辨率:3.4 µm(1X)
- 成像器:5 MP 彩色摄像头(2448 × 2048)
- 照明:Fusion Lighting™ 多角度 LED
- 光学:高分辨率、低失真;同轴照明
- 计量选项:AFVM / FVM
- 支持器件:JEDEC、MCM、混合、FlipChip、BGA、microBGA、MEMS、Waffle 封装
- 尺寸:110 × 128 × 143 cm
- 重量:约 965 kg
- 可选项:SPC、1D/2D 条码阅读、ePM-AI、离线复核、CMM、AI、0.5X/5X/10X 光学
