生产包衣系统 Select Coat® SL-1040

落地式

概述

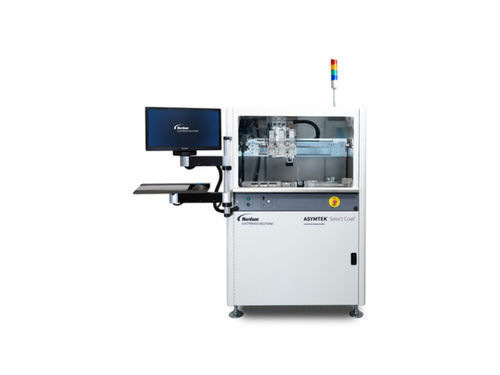

ASYMTEK Select Coat SL-1040 是一款针对电子组件选择性涂覆的大批量生产平台。该系统集成了超声波清洗站、先进阀门配置及 ASYMTEK EasyCoat 6 软件，旨在提升稼动率、工艺重复性与首件合格率。

主要创新与功能
SL-1040 配备可编程的超声波清洗站（专利申请中），通过空化作用在不采用机械刷洗的情况下去除喷嘴与针尖堆积物。清洗站与自调溶剂系统联动，可自动维持溶剂液位并提供可配置的补液通知与宽限期。

性能与精度
平台提供约 ±100 µm 的定位精度，工艺能力目标为 Cmk ≥ 1.67。激光高度感应与高倍视觉系统支持精确的禁区避让和提升选择性，适用于多种电路板设计。

修饰包与应用模式
提供可配置的修饰包以针对特定粘度和产能需求优化性能。支持的应用模式包括：

• 选择性 – 双阀切换及混合阀技术组合，减少遮蔽并精确控制禁区。
• 生产力 – 双阀同时涂覆并可编程间距，支持多件同时涂覆以缩短周期。
• 精度 – 激光高度感应、高倍视觉及阀门组合用于细微区域涂覆。
• Productivity Plus – 双阀同时涂覆并可选第三阀以覆盖大面积及难达区域。
• 多效能 – 三阀解决方案，支持同板多道工序（包括凝胶坝形成）。

超声清洗与维护
超声波清洗站通过 EasyCoat 6 编程，可按操作员设定的时机运行（如空闲前、程序开始、空闲后或定期）。当阀头置入清洗站时，清洗循环通过高频压力波搅动溶剂以去除静态清洗无法处理的堆积物，从而降低非计划停机。

支持的流体
系统支持低粘度溶剂型流体（约 25–125 cps）以及中粘度/高固形分流体（约 125–1200 cps），具体取决于修饰包和阀门选择。

软件与集成
ASYMTEK EasyCoat 6 提供程序编制、清洗日程管理和预防性维护控制。平台可与 ASYMTEK SC‑450 PreciseCoat Jet 等施加器集成，并支持流量与粘度控制的扩展选项。

应用
适用于高混合、大批量的电子线路板选择性涂覆场景，关注点为可重复性、首件合格率和生产可用性：PCB 选择性保护、多件同批涂覆及混线生产。

技术规格

• 品牌：ASYMTEK
• 型号：Select Coat SL-1040
• 平台精度：±100 µm（典型）
• 过程能力：目标 Cmk ≥ 1.67
• 超声波清洗站：专利申请中；可由 EasyCoat 6 编程；空化式喷嘴/针尖清洗
• 溶剂系统：自调液位管理，自动液位维护、可配置补液通知与宽限期
• 支持粘度范围：约25–125 cps（低粘度溶剂）；约125–1200 cps（中粘度/高固形分）
• 阀门配置：双阀、双阀+第三阀（可达三阀）
• 视觉与感测：高倍视觉系统与激光高度感应
• 生产力功能：双阀同时涂覆、可编程间距、多件同批能力
• 软件：ASYMTEK EasyCoat 6；兼容 SC‑450 PreciseCoat Jet 及相关施加器
