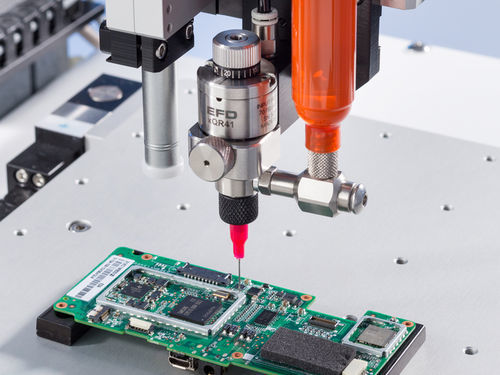

微剂量系统微型阀 xQR41 MicroDot™

流体点胶针形紧凑型

概述
xQR41 MicroDot 针阀专为自动化装配中的精密流体分配设计。其尺寸较传统针式分配阀约小 60%，可在更狭小空间和复杂角度下进行分配。专利 QR（快速释放）卡扣可在数秒内拆卸流体本体以更换接液部件，无需拆卸安装夹具或使用工具。可更换的模块化设计支持 PEEK 接液部件、BackPack™ 阀门执行器、安装块和 90° 低型进气执行器，可按应用需求灵活配置。

特征

• 外形尺寸约比传统针式分配阀小 60%
• 精密分配：可实现直径 150 µm (0.15 mm / 0.006") 的一致微点
• 可更换的模块化组件并采用零死液体积设计
• 可选 PEEK 接液部以适应反应性粘合剂
• 流体本体可 360° 旋转以实现最佳定位

优点

• 模块化配置提供高度可定制性以适配特定应用
• QR 卡扣实现快速免工具更换接液部，减少停机时间
• 轻量化结构减少线性驱动和传动带的磨损
• 零死液体积设计最大限度减少材料浪费
• 紧凑尺寸允许在一块安装板上安装多个阀以提高产量

物料编号 / 部件清单
部件 # | 描述 | 主要规格
7360817 | xQR41 带背包 | 包括可调行程控制
7361761 | xQR41 带背包 | 包括可调行程控制和 PEEK 接液部件
7360821 | xQR41 带背包 | 包括可调行程控制和子弹头针
7360824 | xQR41 带安装块 | 包括可调行程控制
7361763 | xQR41 带安装块 | 包括可调行程控制和 PEEK 接液部件
7360823 | xQR41 带安装块 | 包括可调行程控制和子弹头针

附注

• 流体入口接头零件号示例：7020671、7361411
• 兼容模块组件：BackPack Valve Actuator、安装块、90° 低型进气执行器
• 部分配置包含可调行程控制、子弹头针或 PEEK 接液部件

技术规格

• 型号 / 系列：xQR41 MicroDot™
• 最小微点直径：150 µm (0.15 mm / 0.006")
• 形状因子：约小 60%
• 流体体积：零死液体积设计
• 接液部选项：可选 PEEK 用于反应性粘合剂
• 维护性：专利 QR（快速释放）卡扣，实现工具免维护快速更换接液部
• 可配置性：可更换模块化设计；兼容 BackPack™、安装块、90° 低型执行器
• 旋转：流体本体 360° 旋转定位
• 结构：轻量化以减少自动化磨损
• 可选针头：部分型号可选子弹头针
• 控制：列出型号具备可调行程控制
• 流体入口接头：参考 7020671、7361411
