电力安全测试仪 HFCN

信号电外科设备

概述

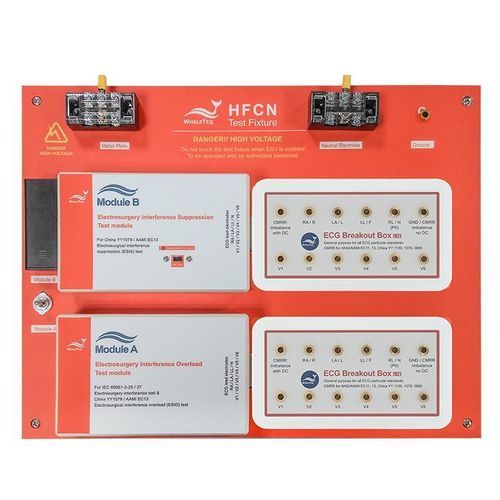

HFCN 测试夹具为高频耦合网络，专用于电外科干扰（ESIO/ESIS）测试，并用于 IEC 60601 系列、中国 YY1079 及 AAMI EC13 的合规性验证。该装置集成双测试模块和一体化分线盒，用于重现皮肤阻抗并提供 ECG 仿真通道以进行标准化干扰测量。

主要特点

• 双模块设计（模块 A 与模块 B），分别用于 ESIO/ESIS 与 ECG 仿真功能
• 内置皮肤阻抗仿真电路：51 kΩ / 47 nF（C0G）
• 模块 B 内置 ECG 仿真器，输出 1 mV ±10% 信号用于 ESIS 测试
• 高功率承载：测试夹具额定功率 >300 W；指定非感性功率电阻 200 W/件
• 电阻电感小（<5 μH），频率范围宽：DC 至 100 MHz
• 兼容 BB-C1 分线盒及 WhaleTeq SECG 4.0 / MECG 2.0 工具

规格
标准：IEC 60601-2-25/-2-27/-2-49:2011 Clause 202.6.2.101（电外科干扰）；China YY1079:2008 Clause 5.2.8.13；AAMI EC13:2002 Clause 5.2.9.14（ESIO/ESIS）。测试夹具额定功率：>300 W。电阻电感：<5 μH。频率范围：DC 至 100 MHz。功率电阻：非感性，容差 ±5%，TCR ±100 ppm/°C，200 W/件。皮肤阻抗仿真：电阻 51 kΩ ±5%；电容 47 nF ±5%（C0G）。ECG 仿真器（模块 B）：幅度 1 mV ±10%；脉冲宽度 75 ms ±10%；速率 73 ±3 bpm。

订购信息
零件号：100-HF00101。型号：HFCN — 用于电外科干扰测试的高频耦合网络测试夹具。标准包装：测试模块 A、测试模块 B、分线盒（BB-C1）。

可选校准服务与保修延长
零件号：YY0007 — 型号 C3：提供 3 年校准服务（校准间隔 1 年）。零件号：YY0008 — 型号 R3：将有限保修从 1 年延长至 3 年。

技术规格

• 标准覆盖：IEC 60601-2-25/-2-27/-2-49:2011 Clause 202.6.2.101；China YY1079:2008 Clause 5.2.8.13；AAMI EC13:2002 Clause 5.2.9.14（ESIO/ESIS）
• 功率额定：>300 W
• 电阻电感：<5 μH
• 频率范围：DC 至 100 MHz
• 功率电阻：非感性，公差 ±5%，TCR ±100 ppm/°C，200 W/件
• 皮肤阻抗仿真：51 kΩ 电阻（±5%），47 nF 电容（±5%，C0G）
• ECG 仿真器（模块 B）：1 mV ±10% 幅度；75 ms ±10% 脉冲宽度；73 ±3 bpm 速率
• 包装：测试模块 A、测试模块 B、分线盒（BB-C1）
