数据传输模块 100-EC00006

数据采集数据处理远程监护

概述

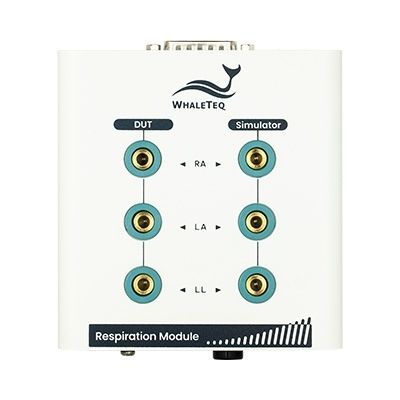

Respiration Module 扩展了 SECG 5.0 AIO 多参数生命体征模拟器的阻抗呼吸信号模拟能力，支持更宽的基线范围和更高的变化分辨率。用于患者监护呼吸测量算法和信号处理系统的验证与校准。

要点

• 将 SECG 5.0 AIO 的呼吸基线范围从 500Ω–2500Ω 扩展至 100Ω–4500Ω。
• 将阻抗变化分辨率提高至 0.0Ω–10.0Ω（在 0.0Ω–5.0Ω 范围内最小步长为 0.05Ω）。
• 原始数据回放：可加载并回放临床记录或用户自定义波形。注：呼吸模拟仅在 SECG 5.0 AIO 的 ECG 模式下支持。

订购信息与包装内容

• 零件编号：100-EC00006
• 型号编号：Respiration module
• 型号名称：Respiration Module
• 包装内容：Respiration module x1；复合端子 x5；BNC 电缆（香蕉头公对香蕉头公，31.5cm，红）x3；BNC 电缆（香蕉头公对香蕉头公，31.5cm，黑）x1；DB15 电缆（公对母，30cm）x1；接地线（鳄鱼夹至环形端子，100cm）x1

呼吸参数（摘要）

• 呼吸率：1–200 BrPM（步长 1 BrPM）
• 吸气:呼气 比：1:1、1:2、1:3、1:4、1:5
• 阻抗变化 (ΔΩ)：0.0–5.0Ω（步长 0.05Ω）；5.0–10.0Ω（步长 0.1Ω）
• 变化精度：±（设定值的 2% + 0.1Ω）
• 可选阻抗基线值：100、200、500、1000、1500、2000、2500、3000、3500、4000、4500 Ω
• 基线精度：±2%
• 呼吸导联：RA、LA、LL
• 呼吸暂停选择：1–60 秒/分
• 噪声附加选项：50、60、100、120、150、180、200、240 Hz；白噪声
• 幅度：0.01–5 mV（步长 0.01 mV）
• 原始数据回放采样率：最高 10 kHz（支持 ECG 波形与阻抗呼吸信号同时回放）
• 波形调制（基线/幅度/频率）：0–16%（步长 1%）

可选配件（订购信息）

• K22-0300201 — BNC 电缆（香蕉头公对香蕉头公） (31.5cm) (红)
• K22-0300301 — BNC 电缆（香蕉头公对香蕉头公） (31.5cm) (黑)
• K28-0300301 — DB15 电缆（公对母） (30cm)
• K29-1000801 — 接地线（鳄鱼夹至环形端子） (100cm)
• N54-0120013 — 复合端子

技术规格

• 零件编号：100-EC00006
• 型号名称：Respiration Module
• 兼容产品：SECG 5.0 AIO Multi Vital Sign Simulator（呼吸模拟在 ECG 模式下支持）
• 呼吸率范围：1–200 BrPM（步长 1 BrPM）
• 支持的吸气:呼气 比：1:1、1:2、1:3、1:4、1:5
• 阻抗基线值：100–4500 Ω（可选）
• 阻抗变化分辨率：0.0–5.0Ω（0.05Ω 步长）；5.0–10.0Ω（0.1Ω 步长）
• 变化精度：±（设定值的 2% + 0.1Ω）
• 基线精度：±2%
• 支持导联：RA、LA、LL
• 呼吸暂停选择：1–60 秒/分
• 可选噪声及白噪声
• 信号幅度范围：0.01–5 mV（步长 0.01 mV）
• 原始数据回放采样率：最高 10 kHz
• 波形调制：基线/幅度/频率 0–16%（步长 1%）
• 包装包括：Respiration module x1；复合端子 x5；BNC 电缆（红 x3，黑 x1）；DB15 电缆 x1；接地线 x1
