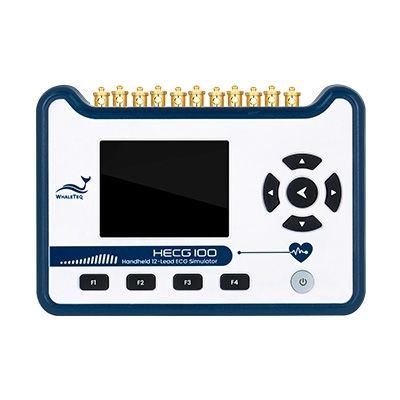

电力安全测试仪 HECG100

信号带心电图自动

概述
HECG100 是一款便携式12导联心电（ECG）模拟器，面向医疗器械研发与合规测试。支持可拆卸 microSD 的临床波形回放、自动化测试序列、EMI/EMS 兼容，并配备可充电电池以在 EMC 测试时降低市电干扰。

功能

• 原始数据回放：将自定义 ECG 原始数据存储在随附的32 GB microSD 上进行回放；设备输出主通道，其他导联按与导联 II 的固定比率导出。
• 自动快速测试：创建并运行自定义测试序列，无需编程，加快验证并减少设置错误。
• 高级信号与叠加：内置32 种心律失常数据库；可叠加 DC 偏移、噪声、起搏和呼吸仿真于 ECG 波形。
• 快速启动：开机数秒即可运行自定义测试，提高台架工作效率。
• EMC 友好设计：包含 IEC 60601‑2‑25 要求的 CAL20110 波形；电池模式下可与被测设备（DUT）并行使用。
• ESD 保护电极端子：接触放电达 8 kV，空气放电达 15 kV。
• 长续航：正常使用可达 8 小时，省电模式可达 12 小时。
• 抗冲击：通过 IEC 60068‑2‑31 自由跌落测试。
• 灵活充电：支持 USB‑C 充电（需双方支持 USB‑PD）或外接直流适配器。

亮点

• 自动化序列减少重复设置和人为错误。
• 使用临床原始数据回放以评估设备性能的真实表现。
• DC 偏移、噪声、起搏、呼吸等叠加信号更贴近真实场景。

合规（EMC / 安全）

• EMI/EMC：符合 FCC EMC P15B 及 EN61326‑1。
• ESD：符合 IEC 61000‑4‑2 — 接触 8 kV，空气 15 kV。
• 安全：符合 IEC/EN61010‑1 相关要求；电池模式下可在 IEC 60601‑1‑2 电磁兼容测试中与 DUT 并行操作。

订购 / 包装（标准包）

• 型号：HECG100（便携式12导联 ECG 模拟器）
• 包装内容：HECG100 ×1；RCA 转 BNC 电缆（60 cm，黑）×1；USB Type‑C 对 Type‑C 电缆（44 cm，黑）×1；32 GB microSDHC 卡 ×1

可选配件

• DC12V 电源适配器
• RCA 公对 BNC 电缆（60 cm，黑）
• USB Type‑C 对 Type‑C 电缆（44 cm，黑）
• 32 GB microSDHC 卡

文档与工具（可用）

• 数据表
• 用户手册
• 更新工具发布说明
• 固件更新工具（软件归档）

规格 / 技术参数

• 心率精度：±1%
• 幅值精度：±2%
• 频率/脉冲重复率精度：±1%
• 脉冲持续时间精度（不含起搏）：±0.5 ms
• ECG 持续时间精度：±0.5 ms
• 起搏脉冲宽度精度：±5 μs
• 起搏脉冲幅值精度：≤2 mV 脉冲：±0.3%；>2 mV 脉冲：±10%
• 起搏脉冲特性：上升/下降时间 5 μs；过冲 <1%；稳定时间 <1%
• 电容容差：±5%
• 采样率：10 kHz ±0.05%
• RCA 输出幅值范围：ECG 电极输出 ×1000，最大 10 V
• RCA 输出幅值精度：对于 ≥0.5 Vpp 的幅值，±1%
• 导联输出比（参照导联 II = 100）：I 70；II 100；III 30；V1 24；V2 48；V3 100；V4 120；V5 112；V6 80
• 总谐波失真：5%
• 信噪比：≥60 dB
• 直流偏移：固定 ±1% 或可选 ±300 / ±500 / ±1000 mV（可包含高达 50 μVpp 的噪声）
• 呼吸仿真精度：阻抗基线 ±5%；变化 ΔΩ ±(设定值的 5%) + 0.05 Ω
• ECG 预设：心率 10–300 BPM；幅值 0.1–5 mVpp；ST 偏移 −0.6 至 0.6 mV
• 波形类型：正弦/三角/方波/矩形，具多种频率/幅值预设
• 信号叠加：DC 偏移、起搏（1–100 mV，0.1–3 ms）、漂移（0.1 Hz 三角，4 mVpp）、噪声（50/60 Hz、白噪 1–10 mVpp）、呼吸（15/20/30/40 BrPM）、基线阻抗 500/1000/1500 Ω、变化 1/2/5 Ω、呼吸暂停 12s/22s/32s/连续/关闭
• 原始数据回放：最大采样率 10 kHz；支持重复回放；可拆 microSD（含 32 GB）
• 工作温度：10°C–40°C；存储温度：0°C–50°C
• 湿度：10%–90% 无冷凝
• 海拔：最高 2000 m
• 通讯：USB Type‑C
• 电源：5 V DC；电池充电器：5 V，1 A
• 电池寿命：最长 12 h（省电模式）
• 机体：ABS 外壳；尺寸（长×宽×高）18.0 × 12.8 × 5.5 cm；重量 950 g
• 数据容量：含 32 GB microSD
• EMC 规范：FCC EMC P15B；CE：EN61326‑1；符合 IEC 61000‑4‑2/‑3/‑6/‑8
