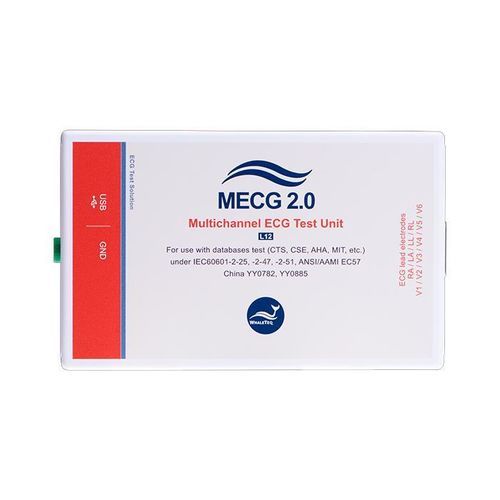

电力安全测试仪 MECG 2.0

信号电压带心电图

概述
MECG 2.0 心电图（ECG）数据库播放器可同时对多达 8 通道输出模拟信号，支持 12 导联系统，用于算法验证和设备测试。为从事研发、合规性测试和诊断算法验证的系统与软件工程师设计。设备内置医疗标准所需的测试信号，可直接加载并播放常见 ECG 数据库。符合国际医疗标准：IEC 60601-2-25、IEC 60601-2-47、ANSI/AAMI EC57、YY0782 和 YY0885。

主要功能

• 8 通道同时模拟输出，用于 12 导联 ECG 系统的验证。
• 内置符合医疗标准的数据库（如 CTS、CSE），并支持常见 ECG 文件格式（EDF、AHA、CSE）。
• 支持直接下载/播放常用研究数据库（MIT、CU、NST、ESC），无需格式转换。
• 原始数据回放，可重现临床记录或用户定义的波形，用于算法性能验证和 AI 训练数据集构建。
• 提供 SDK，用于自动化和脚本驱动的测试（批量回放、脚本测试）。
• 命令重放功能：自动生成和编辑测试命令脚本，并保存为命令文件以实现可重复测试。

亮点

• 采样率：8 通道 1 kHz，确保波形准确重现。
• 优异的输出分辨率：MECG 2.0（2020）选项将分辨率提升至 0.15 μV，可精确再现微小波形特征（如胎儿 ECG、ST 段偏移）。
• 低输出噪声，适用于诊断滤波器验证（输出噪声水平 <5 μV）。

订购 / 包装内容（标准 MECG 2.0 测试系统）

• 型号：MECG 2.0（用于 12 导联的 16 位 DAC 多通道 ECG 模拟器：RA、LA、LL、N、V1–V6）。
• 包含：MECG 2.0 × 1；分线盒（BB-C1）× 1；线夹 × 12；USB 电缆 × 1；接地线 × 1。
• 可选软件附加：支持 PhysioNet Non‑Invasive Fetal ECG Database 的 EDF 回放（部件号 HC0-ME0D001）。
• 可选配件：用于降低 PC 电源噪声的 USB 隔离器（部件号 100-OT00001）。
• 提供可选校准/保修包（部件号 YY0007、YY0008）。

文档与工具

• 产品文档提供软件包、数据表和用户手册。
• 提供 SDK 以用于自动化测试和与用户开发程序的集成。

规格 / 技术参数

• 输出通道：8 输出（向 10 导联电极供信号；在被测设备上显示为 12 导联）。
• 电压精度：MECG 2.0：对于 ≥ 500 μV 的值为 ±1%，对于 < 500 μV 的值为 ±5 μV。MECG 2.0（2020）：对于 ≥ 100 μV 的值为 ±1%，对于 < 100 μV 的值为 ±5 μV。
• 输出电压分辨率：MECG 2.0 为 2.4 μV；MECG 2.0（2020）为 0.15 μV。
• 输出电压范围：±5 mV（典型数据库/ECG 振幅 +5 mV 至 -5 mV）。
• 输出噪声水平（0–150 Hz）：<5 μV。
• 时间精度：±1%（使用 100 ppm 晶振参考时，系统设计精度优于 0.1%）。
• 采样率：1 kHz（8 通道）。
• 电源：USB 供电（5 V，0.2 A）。
• 工作环境：15–30 °C；10–95% 相对湿度。
