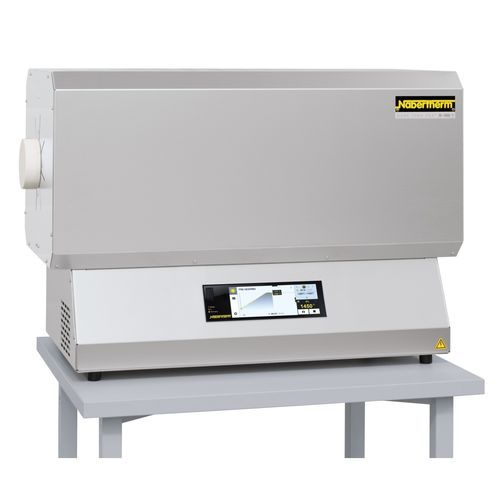

热处理管式炉 RHTC 80/230/16

供暖通用应用气动式

产品说明
RHTC 系列紧凑型管式炉配备 SiC 加热棒、集成开关设备及触控控制器 P580。适用于多种高温工艺，提供优良的温度均匀性和灵活的附件安装选项，满足工业应用需求。

标准配置

• 最高温度 1600 °C（建议连续工作温度 1500 °C）
• SiC 棒状发热体并列布置于工作管，实现高均温性
• 陶瓷工作管 C 799，带 2 个纤维塞（空气运行）
• 双壳通风不锈钢外壳，主动冷却以降低表面温度
• 采用未分类隔热材料，符合 EC Regulation No.1272/2008（不使用 RCF）
• S 型热电偶；固态继电器实现低噪运行
• NTLog Basic（USB）工艺数据记录；P580 控制器（触控，50 程序 × 40 段）

可选配置

• 带可调切断的超温限制器，保护炉体与装料
• 作业管温度测量的装料控制
• 供气套件（1、2、4）及相关配置
• 用于过程控制、监视与记录的 VCD 软件包

技术参数（摘要）
型号 | 最高温度 (°C) | 外形 W x D x H (mm) | 管外径 Ø (mm) | 加热长度 (mm) | 恒温区 ±5 K (mm) | 管长 (mm) | 连接功率 (kW) | 电源 | 重量 (kg)
RHTC 80/230/16 | 1600 | 600 x 440 x 585 | 80 | 230 | 120 | 600 | 7.4 | 三相 | 50
RHTC 80/450/16 | 1600 | 820 x 440 x 585 | 80 | 450 | 210 | 830 | 11.0 | 三相 | 70
RHTC 80/710/16 | 1600 | 1075 x 440 x 585 | 80 | 710 | 345 | 1080 | 13.4 | 三相 | 90

注意事项
以上数值为管外测得值；与管内温度的差值最多可达 +50 K。外形尺寸因选配而异。连接功率基于标准炉，选配可能导致增加。某些供气配置下 Tmax 可能受限为 1500 °C。

特性 / 技术摘要

• SiC 棒状加热，提供优良温度均匀性；加热元件易于更换
• 最高工作温度可达 1600 °C（建议连续使用 1500 °C）
• 陶瓷工作管 C 799 与 S 型热电偶用于高温测控
• 集成 P580 控制器与 NTLog Basic USB 记录
• 双壳通风不锈钢炉壳与主动冷却，降低表面温度
• 可选：超温保护、装料控制与多种供气方案
