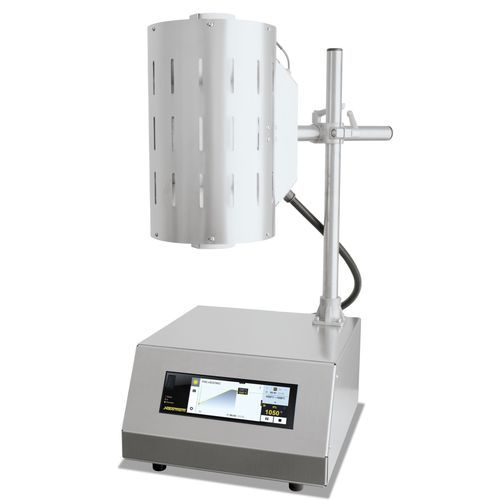

供暖管式炉 RT 50/250/11

实验室通用气动式

产品概述
RT 系列紧凑型管式炉，适用于需要水平、垂直或倾斜操作的实验室和工艺应用。倾角 0–90° 及工作高度可无级调节；紧凑设计便于与现有工艺系统集成。型号：RT 50/250/11、RT 50/250/13、RT 30/200/15（最高温度可达1500 °C）。

标准配置

• 最高温度：1100 °C、1300 °C 或 1500 °C
• 结构紧凑
• 条纹不锈钢板制双层通风炉壳，外表面温度低、稳定性高
• 采用未分类隔热材料（符合 EC 法规 No 1272/2008，未使用 RCF）
• 垂直或水平运行可无级调节；角度 0–90°
• 工作高度可无级调节
• 遵守安全规定时可不带支架操作
• 陶瓷工作管 C 530，含 2 个纤维塞（用于空气环境运行）
• S 型热电偶
• 固态继电器实现低噪音加热运行
• 1100/1300 °C 型号：加热线圈直接缠绕工作管，实现快速升温
• 1500 °C 型号：加热元件径向布置，便于工作管更换
• 控制系统集成于炉底；B510 触控控制器（5 程序 × 4 段）
• NTLog Basic 用于通过 USB 闪存记录工艺数据

附加设备

• 带可调切断温度的超温限制器，用于保护炉体和装料
• 用于不可燃工艺气体的供气系统 1（如 N2、Ar、He、CO2、成型气）
• 通过 VCD 软件包实现工艺监控、记录与控制

技术规格（表）
型号 | 最高温度 (°C) | 外形 宽 x 深 x 高 (mm) | 管径 Ø (内) mm | 加热长度 (mm) | 恒温区 ±5 K (mm) | 管长 (mm) | 连接功率 (kW) | 电气连接 | 重量 (kg)
RT 50/250/11 | 1100 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 kW | 单相 | 25 kg
RT 50/250/13 | 1300 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 kW | 单相 | 25 kg
RT 30/200/15 | 1500 | 445 x 475 x 740 | Ø 30 | 200 | 70 | 360 | 2 kW | 单相 | 45 kg

备注
1) 表中温度为管外值，管内与管外的温差可达 +50 K。2) 带选配时外形尺寸会变化，尺寸请咨询。3) 连接功率为标准炉数值，选配会增加连接功率；多电压选项时以允许的最高电压为准。

特性 / 技术参数

• 最高温度可选：1100 °C、1300 °C、1500 °C
• 无级可调的 0–90° 倾角；可切换水平/垂直操作；工作高度可调
• 陶瓷工作管 C 530（含 2 个纤维塞）
• S 型热电偶；B510 触控控制器；NTLog Basic 数据记录
• 加热方式：缠绕式加热线圈（1100/1300 °C）或径向加热元件（1500 °C）
• 双层通风不锈钢外壳；隔热材料不含分类材料（不使用 RCF）
• 示例：RT 50/250/13 — 管内径 50 mm，加热长度 250 mm，约 2 kW，约 25 kg
