通用应用管式炉 RD 30/200/11

实验室气动式多种气体

概述
管式炉 RD 30/200/11 为紧凑型水平结构，适用于实验室及轻工业应用，最高工作温度可达 1100 °C。工作管同时作为加热丝的支撑件，从而实现极快的升温速度和较小的外形占用空间。

标准配置

• 最高温度（Tmax）：1100 °C
• 工作管：陶瓷 C 530，含 2 个纤维端塞（空气环境运行）
• 管内径：30 mm；加热长度：200 mm
• 双层通风外壳，不锈钢纹理板，降低外表面温度
• 热电偶：K 型（最高至 1100 °C）
• 固态继电器以实现低噪音加热运行
• 加热丝直接绕在工作管上以实现快速加热
• 控制器：R8
• 按使用说明书规定的范围内使用

附加设备

• 带可调切断温度的超温限制器，用于保护炉体和装料
• 供气系统 1，适用于不可燃工艺气体（如 N2、Ar、He、空气、forming gas）运行

图集 / 示例说明

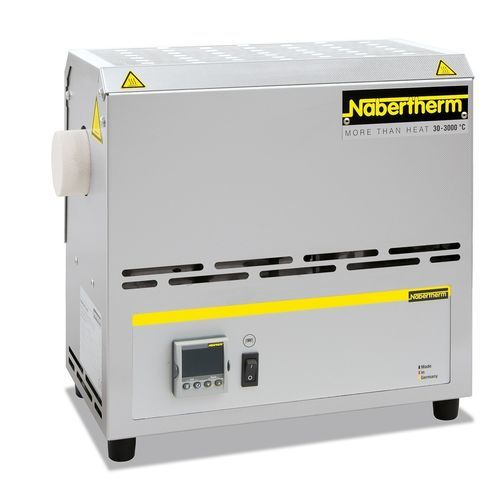

• 管式炉 RD 30/200/11（主产品）
• 控制器 R8（示例）
• 超温限制器（示例）
• 用于一种不可燃工艺气体的气体面板

技术参数

• 型号：RD 30/200/11
• Tmax：1100 °C
• 外形尺寸（宽 × 深 × 高）：350 × 210 × 350 mm
• 管内径：30 mm
• 加热长度：200 mm
• 恒温区长度（±5 K）：65 mm
• 连接功率（标准）：1.7 kW
• 加热时间（空炉，至 Tmax −100 K）：约 20 分钟
• 电气：单相
• 重量（标准）：约 10 kg
