供暖管式炉 RHT series

实验室真空多种气体

产品概述
高温管式炉有水平（RHTH）和垂直（RHTV）两种型号供应。优质保温材料由真空成形陶瓷纤维板构成，具有低储热和低导热性能，从而降低设备的能耗。通过配置不同的供气系统可在不可燃或可燃保护/反应气体条件下运行，也可在真空中运行。

标准规格

• 最高温度：1600、1700 或 1800 ℃
• 单区设计（单区控温）
• 双层通风炉壳，由条纹不锈钢板制成，表面温度低且稳定
• 采用未被归类的隔热材料（符合 EC 法规 No1272/2008 (CLP)），不使用铝硅酸盐棉 / RCF
• 保温材料：真空陶瓷纤维板

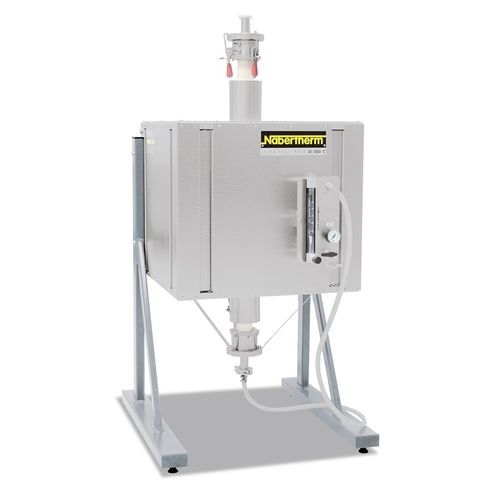

• 垂直运行型号 RHTV 配备支架
• 热电偶类型：B 型热电偶
• 加热运行噪音低，采用固态继电器
• 陶瓷工作管 C 799，含 2 个纤维塞头（适用于空气工况）
• 二硅化钼 (MoSi2) 加热元件，悬挂式布置且易于更换
• 调功单元配备低压变压器与可控硅调节器
• 带有可调节切断温度的超温限制器（作为温度保护装置）
• 开关设备与窑炉分开安装（独立立式柜）
• 重要应用请遵守操作手册
• NTLog 基本功能：通过 USB 闪存记录工艺数据
• 带触摸屏的控制器：P570（50 个程序，每程序 40 个段）

额外配置 / 附加设备

• 物料温度控制装置：可测量工作管内温度
• 三区控温，用于提高温度均匀性（适用于水平 RHTH 型）
• 供气系统 2：用于在不可燃工艺气体条件下运行
• 供气套件 4：用于氢气操作
• 真空套件：用于对工作管抽真空
• 用于监视、记录与控制的 VCD 软件包（工艺控制与记录）

技术指标（表格，列以“|”分隔，行以 <br> 换行）
型号 | 最高温度 (℃) | 外尺寸 宽 (mm) | 外尺寸 深 (mm) | 外尺寸 高 (mm) | 管径 Ø (mm) | 加热 | 均温区 单区 (mm) | 均温区 三区 (mm) | 管长 (mm) | 连接功率 (kW) | 电气 | 重量 (kg)
水平型 RHTH 50/150/.. | 1600 或 | 530 | 480 | 640 | 50 | 单区 | 50 | 70 | 380 | 5.8 | 3相4线 | 70
水平型 RHTH 80/300/.. | 1700 或 | 680 | 550 | 640 | 80 | 单区 | 100 | 150 | 530 | 9.4 | 3相4线 | 90
水平型 RHTH 120/600/.. | 1800 | 980 | 550 | 640 | 120 | 单区 | 200 | 300 | 830 | 14.8 | 3相4线 | 110
垂直型 RHTV 50/150/.. | 1600 或 | 610 | 700 | 1130 | 50 | 单区 | 30 | 380 | 5.8 | 3相4线 | 70
垂直型 RHTV 80/300/.. | 1700 或 | 680 | 700 | 1280 | 80 | 单区 | 80 | 530 | 10.7 | 3相4线 | 90
垂直型 RHTV 120/600/.. | 1800 | 680 | 700 | 1580 | 120 | 单区 | 170 | 830 | 19.4 | 3相4线 | 110

（注） 1) 表中为管件外部说明，管件内部与外部温差可达 +50K； 2) 表格尺寸为标配炉，带额外装置时外形及连接负载可能变化；3) 若炉具有多电压连接选项，连接负载以允许的最高连接电压为准。

其他说明
该系列以模块化供气/真空/控温配置为特点，适用于在不同气氛（空气、保护气、反应气体如氢气）或真空条件下进行烧结、退火、淬火等工艺。所有具体选型（如供气套件、真空系统、多区控温等）应基于工艺要求与安全规范配置。

caractéristiques / spécifications techniques

• 系列：RHT（水平 RHTH / 垂直 RHTV）
• 最高温度：最高可达 1800 ℃（视型号）
• 加热元件：二硅化钼（MoSi2）或其它高温元件（按型号）
• 保温：真空成型陶瓷纤维板（低热损失）
• 控制：NTLog 数据记录与 P570 触摸屏控制器（可编程）
• 可选项：三区控温、物料温度测量、各类供气系统、真空套件、VCD 工艺记录软件
