供暖管式炉 RSRC series

通用应用实验室真空

概述

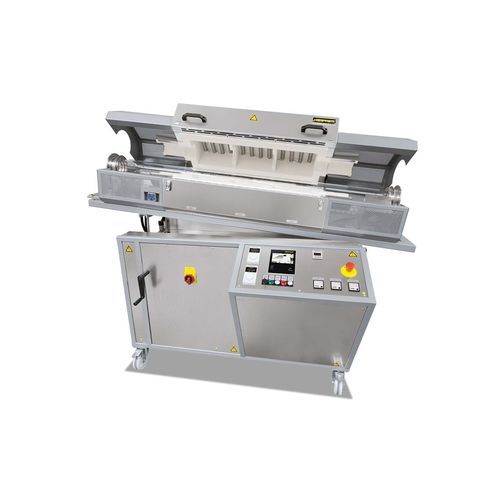

RSRC 系列回转管式炉适用于在略有倾角并旋转的工作管内对连续输送的散装材料进行短时加热。材料自上端连续进料，通过加热区并在下端排出。滞留时间由倾角、转速和管长控制。可选闭式送料系统以支持在限定气氛或真空下运行。工作管材质可根据工艺与最高温度要求选择。

标准配置

• 最高温度选项：1100 °C（石英工作管，热电偶 N 型）和 1300 °C（C 530 陶瓷工作管，热电偶 S 型）
• 固态继电器实现低噪音加热
• 支撑管上的自由辐射加热元件
• 双壳通风不锈钢外壳，外表面温度低且稳定性高
• 采用不含 RCF 的绝热材料（不使用耐火陶瓷纤维）
• 驱动可调约 0.5–20 rpm；倾角数字显示
• 分体式炉壳（开启温度 < 180 °C）便于更换工作管
• 底架紧凑，含手动主轴曲柄调节倾角、集成开关柜与脚轮
• NTLog Basic（USB 记录）；B500 触摸控制器（5 程序 × 4 段）

功能与设备（详细）
转动并略微倾斜的工作管通过倾角、转速和管长控制产量与滞留时间。可选闭式供料/排料系统支持保护气体或真空工艺。可选工作管：石英、陶瓷、金属，按工艺需求配置。

附加设备 / 选项

• 装料控制（在工作管内测温）
• 三区控温以优化温度均匀性
• 替代工作管；石英批量反应器（Tmax 1100 °C）
• 可按需提供高温方案至 1500 °C
• 回转管振动槽或粉料排放管（适用于空气工艺）
• 连续送料系统（约 5 L，限定气氛/真空）：不锈钢料斗（含电振动单元）；入口电动螺旋输送器（节距 10/20/40 mm，0.25–20 rpm）；出口实验室玻璃收集瓶
• 供气套件（如套件 26 用于不可燃工艺气体，套件 4 用于氢气）；真空套件可达约 10−2 mbar（视泵而定）
• 过程监控、记录与控制的 VCD 软件包

技术参数（部分）
型号 | Tmax (°C) | 外形 W (mm) | 外形 D (mm) | 外形 H (mm) | 管径 Ø (mm) | 管长 (mm) | 单区 / 三区 恒温长度 (mm) | 连接功率 (kW) | 电源 | 重量 (kg)
RSRC 80/500/11 | 1100 | 1770 | 1050 | 1310 | 80 | 500 | 170 / 250 | 6.7 | 3 相 | 305
RSRC 80/750/11 | 1100 | 2020 | 1050 | 1360 | 80 | 750 | 250 / 375 | 10.8 | 3 相 | 340
RSRC 120/1000/13 | 1300 | 2270 | 1050 | 1360 | 110 | 1000 | 330 / 500 | 13.9 | 3 相 | 350

特性 / 技术规格

• 系列：RSRC（用于连续送料的回转管式炉）
• 工作管直径示例：Ø 80 / Ø 110 mm；长度示例：500 / 750 / 1000 mm
• 转速：约 0.5–20 rpm；倾角手动调节
• 控制器：B500 触摸；数据记录：NTLog Basic（USB）；可选 VCD 软件
• 送料选项：振动料斗、不同节距螺旋输送器、收集瓶
• 工艺气氛：空气、保护气、氢气、真空（约 10−2 mbar）
• 结构：通风双壳不锈钢外壳；采用非 RCF 绝热材料
