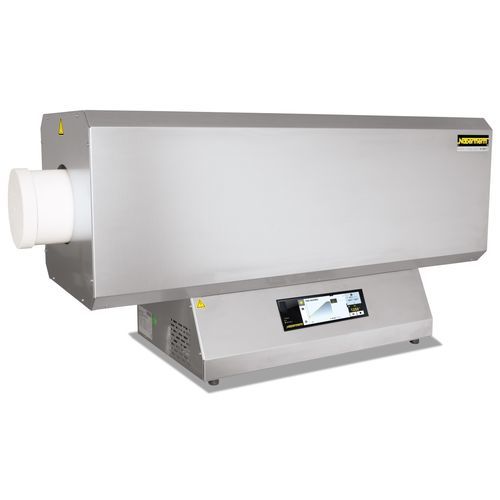

热量管式炉 R 50/250/12

通用应用实验室气动式

概述
R 系列紧凑型管式炉，标配陶瓷 C 530 工作管及两个纤维端塞，适用于实验室与小批量工业热处理工艺。内置功率单元与控制器，适合需受控升温曲线、限定气氛及可复现工艺的应用场景。

主要特点

• 最高温度：1200 °C 或 1300 °C
• 管外径：50 mm、120 mm、170 mm
• 加热长度：250 mm、500 mm、750 mm、1000 mm
• 标准单区设计；加热长度 ≥500 mm 可选三区控制以优化均匀性
• 触摸式控制器 B510（5 程序 × 4 段）及用于 USB 记录的 NTLog Basic
• 双壳通风不锈钢外壳，采用未列入 CLP 分类的隔热材料（不使用 RCF）
• 固态继电器驱动，支持管安装的自由辐射式加热元件，低噪运行

标准配置

• Tmax 1200 °C 或 1300 °C
• 单区设计
• 陶瓷工作管 C 530，含 2 个纤维端塞（适用于空气环境）
• 热电偶：1200 °C 型为 N 型；1300 °C 型为 S 型
• 管外径：50–170 mm；加热长度：250–1000 mm
• 双壳通风不锈钢外壳
• 固态继电器，支撑管上安装的加热元件
• NTLog Basic 用于 USB 过程数据记录
• B510 触摸式控制器（5 程序 × 4 段）

可选配置

• 带可调切断温度的超温限位器
• 在工作管内测温的装入控制（Charge control）
• 三区设计（加热长度 ≥500 mm）以提高温度均匀性
• 供气系统包（多种配置）
• 用于监控、记录与控制的 VCD 软件包

技术规格（摘录）
型号 | Tmax (°C) | 宽 W (mm) | 深 D (mm) | 高 H (mm) | 管外径 (mm) | 加热长 (mm) | 恒温区 单区 (mm) | 恒温区 三区 (mm) | 管长 (mm) | 连接功率 (kW) | 电源 | 重量 (kg)
R 50/250/12 | 1200 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1.9 | 单相 | 22
R 50/500/12 | 1200 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3.4 | 单相 | 34
R 120/500/12 | 1200 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6.6 | 三相 | 44
R 170/750/12 | 1200 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 10.6 | 三相 | 74
R 170/1000/12 | 1200 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13.7 | 三相 | 89
R 50/250/13 | 1300 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1.9 | 单相 | 22
R 50/500/13 | 1300 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3.4 | 单相 | 34
R 120/500/13 | 1300 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6.6 | 三相 | 44
R 170/750/13 | 1300 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 12.0 | 三相 | 74
R 170/1000/13 | 1300 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13.7 | 三相 | 89

注意

• 所示数值为管外测量；与管内温度差可达 +50 K
• 带附加装置的型号外形尺寸可能变化；尺寸可按需提供
• 连接功率为标准炉数值；选配件可能导致功率增加
