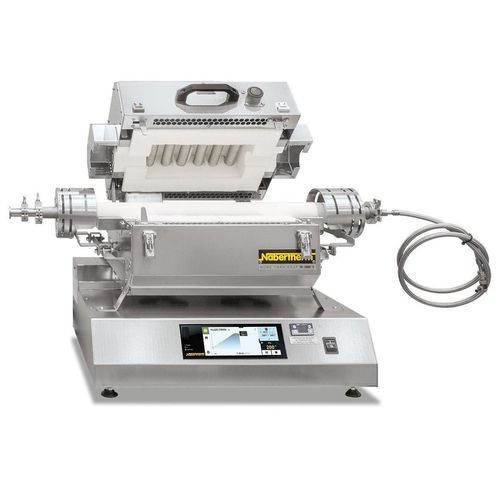

科学研究管式炉 RS 50/250/11

实验室通用真空

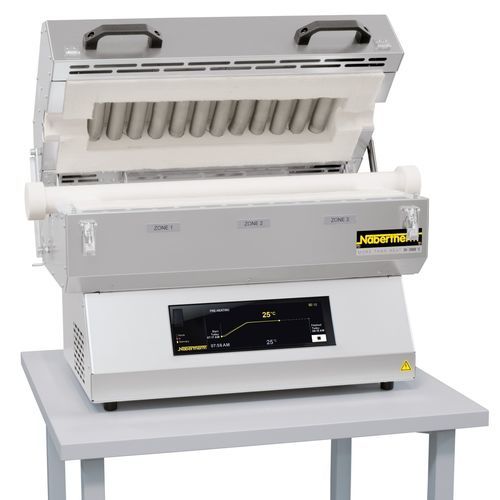

产品概述 RS 系列翻开式管式炉可用于水平运行，并可通过选配支架改为垂直运行。翻盖式结构便于快速、安全地更换工作管，支持不同材料与直径的管件。机型最高可达1300 °C，加热长度范围为250 mm至1000 mm。可选供气与真空套件以满足保护气、工艺气或真空工艺需求。支持触控控制器或 PLC 自动控制并可记录工艺数据。

标准配置

• 最高温度：1100 °C 或 1300 °C
• 加热长度：250–1000 mm
• 最大工作管外径：最高170 mm
• 单区设计（可选三区）
• 双层通风不锈钢外壳，外表面温度低且稳定
• 隔热材料不使用被分类的 RCF / 铝硅酸盐棉
• 台式型号，带外置配电箱及控制器
• 2 m 金属保护软管连接线
• 翻开式结构；开启温度 < 180 °C
• 标配陶瓷工作管 C 530，含 2 个纤维塞，用于空气运行
• 热电偶：N 型（1100 °C）或 S 型（1300 °C）
• 固态继电器实现低噪音运行
• 支撑管上的加热元件实现自由辐射加热
• 触摸控制器 C550（10 程序 × 20 段）；NTLog Basic via USB 记录

可选/附加设备

• 垂直安装转换支架
• 不同直径工作管适配套
• 带工作管内温度测量的装载/批次控制
• 三区控温以优化温度均匀性
• 用于加速工作管与炉料冷却的冷却系统
• 供气系统套件（1、1.5 或 2）用于不可燃工艺气体
• 供气套件 4：氢气应用
• 真空套件：对工作管抽真空
• VCD 软件包：过程控制、监视与记录

技术规格（部分机型）
型号; 最高温度 (°C); 关闭状态外形 宽×深×高 (mm); 控制箱 宽×深×高 (mm); 管径 Ø (mm); 加热长度 (mm); 恒温区 单区/三区 (mm); 连接功率 (kW); 电气; 重量 (kg)
RS 50/250/11; 1100; 600×470×515; 600×450×218; Ø50; 250; 单区 80 / -; 2,0; 单相; 36
RS 120/500/11; 1100; 670×515×590; 600×450×218; Ø120; 500; 单区 170 / 250; 6,7; 三相; 56
RS 170/750/11; 1100; 920×550×640; 600×450×218; Ø170; 750; 单区 250 / 375; 10,7; 三相; 84
RS 170/1000/11; 1100; 1170×550×640; 600×450×218; Ø170; 1000; 单区 330 / 500; 13,8; 三相; 97
RS 50/250/13; 1300; 600×470×515; 600×450×218; Ø50; 250; 单区 80 / -; 2,0; 单相; 37
RS 120/500/13; 1300; 670×515×590; 600×450×218; Ø120; 500; 单区 170 / 250; 6,7; 三相; 56
RS 170/750/13; 1300; 920×550×640; 600×450×218; Ø170; 750; 单区 250 / 375; 12,1; 三相; 85
RS 170/1000/13; 1300; 1170×550×640; 600×450×218; Ø170; 1000; 单区 330 / 500; 13,8; 三相; 98

技术特性

• 适用工况：水平或选配支架的垂直运行；支持大气、保护气或真空工艺
• 最高温度：1100 °C 或 1300 °C
• 加热长度范围：250–1000 mm；最大管径至 170 mm
• 翻开式结构便于快速更换工作管；开启温度 < 180 °C
• 可选三区控温以提高温度均匀性
• 支持多种供气套件与真空套件，包括氢气套件
• 控制选项：C550 触摸控制器、PLC、VCD；NTLog 数据记录
• 隔热材料不含被分类为 RCF 的纤维，符合监管要求
