临床前断层扫描系统 / X射线显微CT CT Lab HX

高解析度

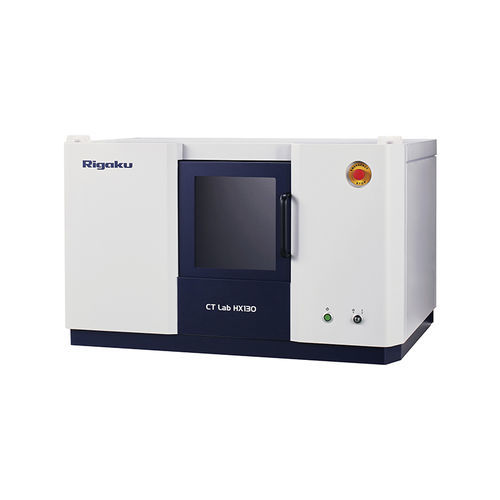

理学 CT Lab HX 是台式微型 CT（计算机断层扫描）扫描仪。可调节的 SOD（光源到目标的距离）和 SDD（光源到探测器的距离）使得这款台式微型 CT 扫描仪非常灵活。在高分辨率模式下，它的体素分辨率为 2.1 微米；在大视野模式下，它的视场为 200 毫米。CT Lab HX 配备了 130 kV - 39 W 高功率 X 射线源。X 射线源设置和 X 射线过滤器均可调节，以优化 X 射线能量，使其适用于不同的样品材料和尺寸。 如何实现高分辨率？ 理学 CT Lab HX 使用锥形束几何结构。这种几何形状利用 X 射线束发散来放大样品图像。放大系数由 SOD（光源到物体的距离）和 SDD（光源到探测器的距离）的比率决定。因此，要获得高分辨率，可以增加 SDD 和/或减少 SOD。CT Lab HX 结构紧凑，可以灵活地实现这两种功能。 通过长 SDD 和短 SOD 设置，CT Lab HX 可以达到 2.1 微米的体素分辨率（约 5 微米的空间分辨率）。这种分辨率可以显示复合材料中的微小裂缝、空隙和纤维等。 如何实现 200 毫米视场角？ 一次扫描所能覆盖的 FOV（视场）受到探测器尺寸的限制。然而，偏移扫描模式可将探测器的有效宽度增加一倍，从而无需更换探测器即可覆盖更宽的视场角。理学 CT Lab HX 采用这种扫描模式，无需更换探测器，也不会影响其紧凑的系统尺寸，即可实现 200 毫米的视场角。 200 毫米的 FOV 可以扫描整个智能手机、3D 打印物体、水果等。
