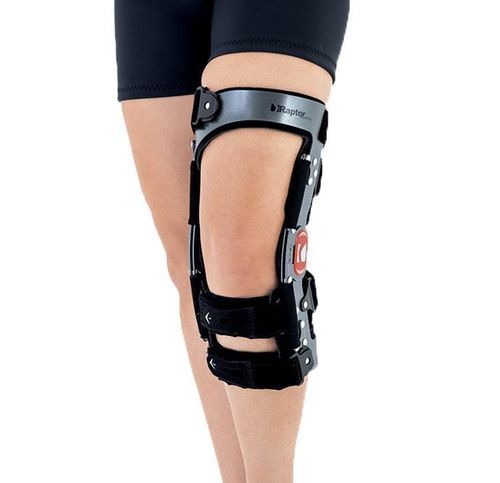

膝关节矫形器 RAPTOR BIONIC

拉伸屈曲S

产品描述
RAPTOR BIONIC 是一款膝部矫形器，采用仿生弹簧铰链结构，在膝盖负重屈曲时储存能量，并在伸直时释放以辅助膝伸肌。该装置稳定关节，降低韧带应力，提升膝关节在临床与活动场景下的功能性力量。

何时使用 RAPTOR BIONIC？
适用于临床、职业和运动场景，需要增强膝部保护、稳定和能量辅助的情况。适合慢性膝部不稳、退行性疾病如骨关节炎的患者，用于术后康复以及神经系统疾病后的功能恢复。

四点系统（工作原理）
四点系统旨在减轻膝部受力并保护关节：
1 - 第一定位点在大腿前侧（铝制框架）
2 - 第二定位点在小腿后侧（通过框架将受力传递至下肢）
3 - 第三定位点为大腿后侧的绑带
4 - 第四定位点为小腿前侧的绑带，通过向后推动胫骨施加预载（该方案可降低前交叉韧带的张力）。

结构与材料
该矫形器采用轻质铝合金 6061 T6 制成的高强度框架，并进行粉末涂层处理以耐受湿气、汗液和盐分。内部软衬为 AirDistance II 舒适发泡材料，外覆棉布与毛巾布以降低过敏风险。护膝采用 Active3D 面料（热成型、闭孔、防水、不吸汗、易清洁），配备五条绑带和专用衬垫以尽量减少移位。

加固与技术要素
Splint 2：双轴多心位支撑条，配齿条齿轮机构以贴合解剖学膝关节运动。支撑条由高品质铝合金制成，表面耐用砂面处理，配有硅胶嵌件以稳定支撑条并降低对膝关节的应力。

性能与使用场景
RAPTOR BIONIC 可储能并回馈能量，以提高股四头肌输出、增强冲击吸收、支持半月板、提升运动耐力并减少关节压缩。可抵抗外部的内翻/外翻力，甚至适用于极端条件。适用于康复期的韧带保护及需关节支撑的运动活动。

用途

• 前交叉韧带(ACL)、后交叉韧带(PCL)、内侧副韧带(MCL)与外侧副韧带(LCL)的轻度或重度不稳定
• 前或后交叉韧带重建术后的康复
• ACL/PCL 混合损伤
• 半月板损伤
• 膝关节过伸
• 退行性疾病（骨关节炎）

尺码（测量）
尺码 | (A) 髌骨中心上方15 cm 的大腿围 | (B) 髌骨中心下方15 cm 的小腿围
S | 40 – 44 cm (15.7" – 17.3") | 30 – 34 cm (11.8" – 13.4")
M | 44 – 48 cm (17.3" – 18.9") | 34 – 38 cm (13.4" – 15")
L | 48 – 52 cm (18.9" – 20.1") | 38 – 42 cm (15" – 16.5")
XL | 52 – 56 cm (20.5" – 22") | 42 – 46 cm (16.5" – 18.1")
左右腿专用。总长度 S–XL: 39 cm。

可更换部件

• 3D 罩套套装
• 3D 罩套及环形带套装

下载 / 随产品提供的文档
产品包含用户手册和安装调试文档（提供设置 PDF）。

技术参数

• Brand: 4sport
• Model / Code: RAPTOR BIONIC
• Trade name: LOWER-EXTREMITY SUPPORT
• Intended use: knee orthosis for stabilization, rehabilitation and ligament protection
• 4-point system to reduce ACL tension and protect knee
• Frame material: light aluminium 6061 T6, powder coated
• Lining: AirDistance II comfort foam, cotton and terry cover
• Fabric: Active3D (thermoformed, closed-cell, waterproof)
• Splints: double-axis polycentric splints with rack-and-pinion; silicone insert for stabilization
• Paddings: 3D relief supports made of supporting foams or EVA
• Number of straps: 5 (with protective cushions)
• Waterproof: tested in brine; resistant to moisture and sweat
• Class: Class I medical device
• Total length (S–XL): 39 cm
• Right and left leg specific
