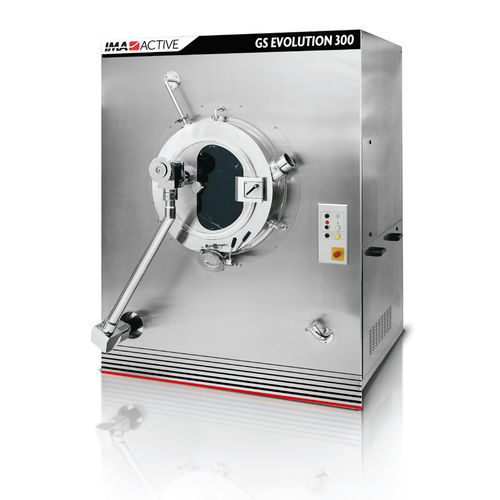

旋转包衣系统 GS EVOLUTION

胶片实验室制药业

概述
GS EVOLUTION为实壁包衣锅，适用于片剂薄膜包衣、糖衣包衣以及对颗粒和微丸的粉体分层包衣。该设备为高度自动化、可密闭的生产装置设计，可降低操作者在处理高活性物料时的暴露风险，并可根据客户需求配置不同自动化水平。

主要特点

• 优化的锅体几何形状和表面处理，配合专利干燥系统，实现包衣材料的均匀分布和高效除湿。
• 高度灵活：可更换不同尺寸的搅拌叶片以适应不同的工作容量和产品要求。
• 两种锅体配置（标准或螺旋型），支持产品与水的自动排放，优化操作与清洗。
• 密封处理：前后门采用充气密封圈封闭处理区，以实现过程封闭并降低操作者暴露。
• 即时且可验证的清洗：自动CIP清洗循环可在生产后立即启动；水可通过锅底开孔或高效排放螺旋排出。

机型版本
实验室版：用于研发的实验室尺度包衣锅，配备可互换鼓（实壁或全穿孔）。鼓的典型工作批次：根据鼓型从0.5–30 L不等；也可选配更小批次（0.5–2 L）。实验室系统采用与生产版本相同的先进技术，便于放大和工艺转移。

技术参数（表）
Model ; GS 30*** ; GS 70 ; GS 150 ; GS 300 ; GS 450 ; GS 600 ; GS 800
最小/最大工作容量 (l)* ; 0.5-30 ; 40-70 ; 70-150 ; 150-300 ; 200-450 ; 350-650 ; 450-850
锅体直径 (mm) ; 820 ; 1,050 ; 1,280 ; 1,580 ; 1,630 ; 2,000 ; 2,200
锅口直径 (mm) ; 300 ; 400 ; 450 ; 520 ; 520 ; 730 ; 730
锅体电机功率 (kW) ; 0.55 ; 1.1 ; 1.5 ; 3 ; 4 ; 5.5 ; 7.5
工艺送风量 (m³/h) ; 350 ; 1,000 ; 1,400 ; 2,500 ; 3,000 ; 4,000 ; 5,000
标准设备功率消耗 (kW)** ; 14 ; 10 ; 12 ; 20 ; 25 ; 30 ; 35

备注
* 近似数据（取决于芯形和堆积密度）。
** 近似数据（取决于设备配置）。
*** 可互换鼓。

技术规格

• 处理类型：片剂薄膜包衣、糖衣包衣、以及用于颗粒和微丸的粉体分层。
• 密封处理：门体充气密封以降低操作者暴露并支持封闭安装。
• 锅体配置：标准或螺旋型（支持产品和水的自动排放）。
• 搅拌叶片选项：提供多种尺寸以匹配工作容量和产品要求。
• 自动化且可验证的清洗循环；生产后可立即启动CIP；水通过锅底或排放螺旋排出。
• 提供实验室（Lab / Mylab）和生产版本；实验室鼓可互换（实壁或全穿孔）以支持小批量研发和放大。
• 机型覆盖范围从实验室升到数百升的额定工作容量（GS 30至GS 800）。
• 关键技术范围：锅体直径约820 mm至约2,200 mm；锅体电机功率0.55–7.5 kW；工艺送风量350–5,000 m³/h；标准设备功率消耗约10–35 kW。
