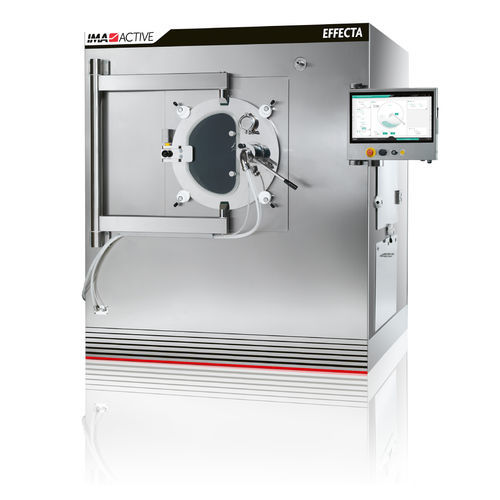

胶片包衣系统 EFFECTA

制药业食品工业用于生产

概述
EFFECTA 是一款穿孔包衣盘，专为医药和营养保健品行业的片剂薄膜包衣与糖衣包衣设计。设备采用功能性成型的穿孔滚筒和专门设计的挡板，以保证药芯的充分混合以及喷涂包衣分散液的均匀分布。

亮点

• 灵活喷雾系统：可切换喷枪，适用于薄膜包衣和糖衣工艺。
• 高效干燥：排气导管经过策略性布置与尺寸设计，实现药芯的最佳干燥并节能。
• 节省空间的布局：计量单元集成于机身框架，减少生产区占地。
• 便于检修：侧门可实现快速、安全的检修访问并保证工艺可视性。
• 穿墙安装：支持穿墙安装选项，优化车间布局。
• 先进人机界面：企业级 HMI MAX 提升操作员效率、响应性与工艺可预测性。

优化的包衣工艺
EFFECTA 通过先进的喷雾系统实现受控的包衣施加，精细雾化以获得均匀的药芯表面处理。可切换喷枪便于在薄膜包衣与糖衣之间快速切换，集成的计量单元（蠕动和容积式可选）确保分散液的精确计量并节省生产空间。

媒体与检查功能

• 提供机器运行状态的视频预告片，展示包衣盘工作情况。
• 图库图片展示设备整体视图、喷枪支撑臂、滚筒和排气导管。

EFFECTA 技术参数
Model | 70 | 200 (120) | 200 | 500 (360) | 500 | 750
最小/最大盘容量（升） | 18-70 | 30-120 | 60-250 | 90-360 | 140-550 | 180-750
盘直径（mm） | 985 | 1,200 | 1,346 | 1,516 | 1,716 | 1,746
盘口直径（mm） | 474 | 600 | 600 | 600 | 600 | 670
盘电机功率（kW） | 1.5 | 4 | 4 | 5.5 | 4 | 7.5
工艺送风量（m³/h） | 1,100 | 2,500 | 4,000 | 4,000 | 6,000 | 8,000

特性 / 技术规格

• 型号名称：EFFECTA
• 应用：片剂薄膜包衣与糖衣包衣（医药及营养保健品行业）
• 盘容量：根据型号从 18–70 L 到 180–750 L 不等
• 盘直径：根据型号从 985 mm 到 1,746 mm 不等
• 盘口直径：根据型号从 474 mm 到 670 mm 不等
• 电机功率：根据型号从 1.5 kW 到 7.5 kW 不等
• 工艺送风量：根据型号从 1,100 m³/h 到 8,000 m³/h 不等
• 喷雾系统：可切换喷枪支持薄膜及糖衣包衣；精细雾化以获得均匀表面处理
• 计量单元：集成于机架；支持蠕动泵及容积计量系统
• 干燥：排气导管策略性布置以实现高效干燥与节能
• 检修与取放：侧门便于安全检修并保证工艺可视性
• 安装：支持穿墙安装以减少生产占地
• HMI：企业级 HMI MAX 支持操作员并提升工艺可预测性
• 生产厂 / 品牌：IMA Active (IMA S.p.A. – Active Division)
