医疗器械制造医疗软管 Imawrap-C™

硅胶不锈钢聚酯

概述

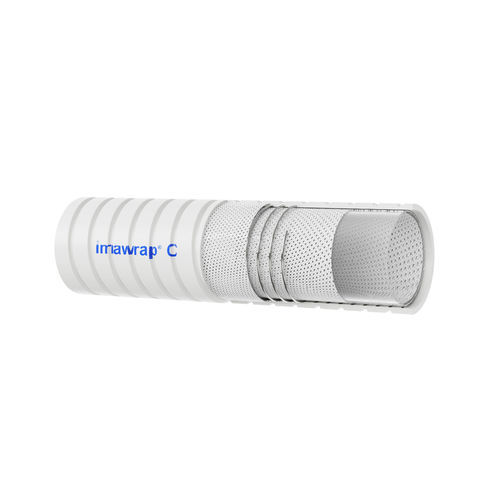

Imawrap-C™ 为内腔光滑、铂金硫化的硅胶软管，采用 SS316L 螺旋钢丝和四层高强度聚酯织物缠绕加固，外层为硅胶波纹护套。多层聚酯结构提升了耐爆破压力并改善抗弯折性能。该软管适用于医药、生物技术和食品加工环境中的高压蒸汽传输及卫生级物料输送。

应用

• 制药工艺
• 食品加工
• 称重传感器（Load cell）应用
• CIP 和 WFI 传输
• 散装粉体输送
• 化妆品与超纯水传输
• 高压蒸汽传输

认证

• 内衬可提供基于 Toxikon 的 E&L 研究
• 树脂内衬具 NSF-51 认证
• 符合 US FDA 21 CFR 177.2600（食品级）
• 符合 USP Class VI
• 符合 ISO 10993-1
• RoHS；不含邻苯二甲酸酯 / 双酚 / 挥发性增塑剂；TSE / BSE 认证
• 动物来源证明（不含动物源性材料）
• USFDA DMF 登记号 #26201
• 可按要求提供完整验证包

主要特点

• 高工作压力等级，确保物料传输安全
• 适用于高真空等级应用
• 优异的柔韧性和抗弯折性
• 可追溯批次
• 温度范围：-55 °C 至 220 °C
• 可选配 SS316L 三夹头（tri-clamp）接头
• 可采用灭菌方式：高压灭菌（Autoclave）、CIP & SIP、环氧乙烷气体、伽马射线

标准尺寸（目录）
# | 目录号 | 尺寸（mm）(ID x OD) | 尺寸（英寸）(ID) | 最大工作压力（bar） @ 27°C | 最小爆破压力（bar） @ 27°C | 最小弯曲半径（mm） | 真空 Hg @ 70°F/27°C（mm）
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

技术规格

• 内衬：内腔光滑，铂金硫化硅胶
• 加固：SS316L 螺旋钢丝 + 聚酯织物 4 层缠绕
• 外护套：硅胶外部波纹护套
• 多层聚酯提高了爆破压力
• 适用范围：高抗弯折、 高压蒸汽传输、制药、生物技术、食品、CIP/WFI、散装粉体、化妆品、超纯水
• 温度范围：-55 °C 至 220 °C
• 可选接头：SS316L 三夹头（tri-clamp）端口（可选）
• 可灭菌：高压灭菌、CIP & SIP、环氧乙烷、伽马射线
• 标准/认证：US FDA 21 CFR 177.2600、USP Class VI、ISO 10993-1、NSF-51（树脂内衬）、RoHS、TSE/BSE free、无动物来源、USFDA DMF #26201
• 批次可追溯：是
• 为高真空等级和优异柔韧性设计
