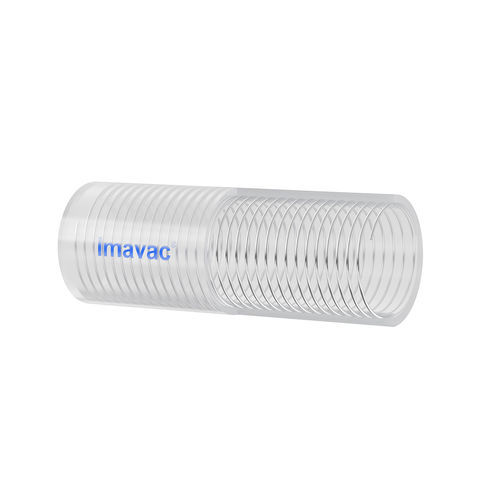

医疗器械制造医疗软管 Imavac®硅胶不锈钢螺旋式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 医疗器械制造
- 材料
- 硅胶, 不锈钢
- 配置
- 螺旋式
- 选项
- 透明, 挠性, 重复使用型
- 外直径(mm)
最少: 13 mm
(0.5 in)最多: 112 mm
(4.4 in)- 内直径(mm)
最少: 6 mm
(0.2 in)最多: 100 mm
(3.9 in)
产品介绍
概述
Imavac® 为白金固化硅胶软管，内置 SS 316L 螺旋钢丝增强。其具有更高的透明度以便观察流动、抗折弯性能，专为制药与食品加工等在高真空条件下的物料输送设计。与 Imafit®（聚酯编织软管）相比，Imavac® 在高压和高真空等级应用中表现更佳，并提供防静电版本以消散静电荷。
应用
认证
主要特性
标准尺寸
# | PART NO. | 尺寸（mm）（内径 x 外径） | 尺寸（英寸）（内径） | 最大工作压力（bar）@27°C | 最小爆破压力（bar）@27°C | 弯曲半径（mm） | 真空 Hg @ 70°F/27°C（mm）
1 | 0613VC | 6 x 13 | ¼” | 12.0 | 48 | 50 | 760
2 | 0916VC | 9 x 16 | 11/32” | 11.5 | 48 | 60 | 760
3 | 1220VC | 12 x 20 | ½” | 10.5 | 45 | 70 | 760
4 | 1624VC | 16 x 24 | 5/8” | 10.0 | 35 | 80 | 760
5 | 1927VC | 19 x 27 | ¾” | 8.5 | 30 | 90 | 760
6 | 2535VC | 25 x 35 | 1” | 8.5 | 30 | 125 | 760
7 | 3242VC | 32 x 42 | 1¼” | 8.0 | 27.5 | 140 | 600
8 | 3850VC | 38 x 50 | 1½” | 7.5 | 25 | 170 | 600
9 | 5062VC | 50 x 62 | 2” | 6.0 | 22.5 | 240 | 550
10 | 6476VC | 64 x 76 | 2½” | 4.0 | 20 | C/P | 500
11 | 7587VC | 75 x 87 | 3” | 3.0 | 15 | C/P | 400
12 | 100112VC | 100 x 112 | 4” | 2.0 | 10 | C/P | 400
技术规格
Imavac® 为白金固化硅胶软管，内置 SS 316L 螺旋钢丝增强。其具有更高的透明度以便观察流动、抗折弯性能，专为制药与食品加工等在高真空条件下的物料输送设计。与 Imafit®（聚酯编织软管）相比，Imavac® 在高压和高真空等级应用中表现更佳，并提供防静电版本以消散静电荷。
应用
- 制药加工
- 粉体与液体输送
- 高真空输送系统
- 称重传感器（Load cell）连接
- 食品加工与散装输送
- 生物技术生产线
认证
- 内衬 TOXIKON 基础 E&L 测试报告可提供
- 树脂内衬符合 NSF-51 认证
- 符合 US FDA 21 CFR 177.2600（食品级）
- 符合 USP Class VI
- 符合 ISO 10993 生物相容性要求
- RoHS 认证 — 不含受限重金属
- 不含邻苯二甲酸酯、双酚及挥发性增塑剂
- TSE/BSE 认证 — 不含动物源材料
主要特性
- 白金固化硅胶结构
- SS 316L 螺旋钢丝增强，提高真空与压力耐受性
- 透明度提升，便于目视流动监控
- 抗折弯设计，便于布管
- 防静电选项，可消散静电电荷
- 不向产品迁移味道或气味
- 批次可追溯
- 温度范围：-80°C 至 230°C
- 可配 SS 316L Tri‑clamp 接头，内孔 Ra ≤ 0.5
- 可用高压灭菌（Autoclave）、环氧乙烷气体及伽玛射线灭菌
标准尺寸
# | PART NO. | 尺寸（mm）（内径 x 外径） | 尺寸（英寸）（内径） | 最大工作压力（bar）@27°C | 最小爆破压力（bar）@27°C | 弯曲半径（mm） | 真空 Hg @ 70°F/27°C（mm）
1 | 0613VC | 6 x 13 | ¼” | 12.0 | 48 | 50 | 760
2 | 0916VC | 9 x 16 | 11/32” | 11.5 | 48 | 60 | 760
3 | 1220VC | 12 x 20 | ½” | 10.5 | 45 | 70 | 760
4 | 1624VC | 16 x 24 | 5/8” | 10.0 | 35 | 80 | 760
5 | 1927VC | 19 x 27 | ¾” | 8.5 | 30 | 90 | 760
6 | 2535VC | 25 x 35 | 1” | 8.5 | 30 | 125 | 760
7 | 3242VC | 32 x 42 | 1¼” | 8.0 | 27.5 | 140 | 600
8 | 3850VC | 38 x 50 | 1½” | 7.5 | 25 | 170 | 600
9 | 5062VC | 50 x 62 | 2” | 6.0 | 22.5 | 240 | 550
10 | 6476VC | 64 x 76 | 2½” | 4.0 | 20 | C/P | 500
11 | 7587VC | 75 x 87 | 3” | 3.0 | 15 | C/P | 400
12 | 100112VC | 100 x 112 | 4” | 2.0 | 10 | C/P | 400
技术规格
- 材质：白金固化硅胶
- 增强：SS 316L 螺旋钢丝
- 透明度提升以便流动观察
- 抗折弯设计，适合灵活布管
- 适用：制药与食品行业的高真空物料输送
- 防静电选项用于消散静电荷
- 温度范围：-80°C 至 230°C
- 可灭菌：高压蒸汽灭菌、环氧乙烷、伽玛射线
- 合规性：FDA 21 CFR 177.2600（食品级）、USP Class VI、ISO 10993、NSF-51（树脂内衬）、RoHS
- 不含邻苯二甲酸酯、双酚及挥发性增塑剂；TSE/BSE 为空
- 批次可追溯
