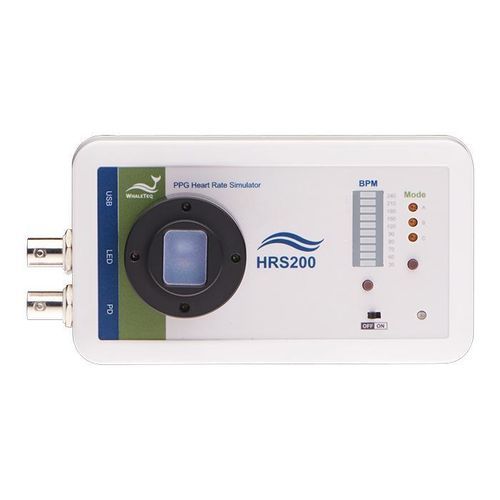

照明测试仪 HRS200

光线强度光线强度信号

概述 / 背景
采用 PPG（光电容积描记）技术进行非侵入式心率测量的可穿戴设备，是现代健康监测的重要组成。早期验证方法仅能检测 LED/探测器功能，无法复现真实 PPG 信号用于算法验证。HRS200 以绿光模拟 PPG 信号，参数可调（BPM、用于表示不同肤色反射的 DC、表示动脉血容量变化的 AC、灌注指数 PI），便于工程师对可穿戴心率功能进行可重复的性能与精度测试。该设备可在 PPG 信号上叠加电噪声（50Hz/60Hz 与白噪声），并支持回放原始或临床记录的 PPG 波形，以重现临床或用户定义信号，验证信号处理与判读能力。

功能

• 可调 BPM、DC、AC 和 PI，精确模拟可穿戴设备的真实 PPG 条件。
• 电噪声模拟：支持 50 Hz、60 Hz 及可调幅值的白噪声，用于评估抗干扰与滤波性能。
• LED 亮度与频率检测：设定亮度范围与最大脉冲计数，验证被测设备 LED 脉冲行为与传感响应。
• 原始数据回放：支持 PPG 波形及临床记录/用户自定义波形回放，用于算法验证。
• 命令模式：自动生成测试命令脚本；可编辑序列并保存为命令文件以复现测试流程。
• 内置 40 条临床记录的 PPG 波形，包含房颤（AF）、房性早搏（APC）、室性早搏（VPC）及一度房室传导阻滞等心律失常，以供真实场景验证。

亮点

• 面向性能的 PPG 心率模拟器，专为可穿戴设备心率功能的研发与验证设计。
• 支持临床数据库与用户信号回放，用于评估被测设备的判读能力与算法稳健性。
• 提供 SDK 以开发自动化测试/控制程序，减少重复性人工设置。
• 支持微调模式、独立预置以及 PC 软件高分辨率测量模式，适配多种测试流程。

订购 / 系统组成（摘要）
型号：HRS200 — 面向医疗可穿戴的高级 PPG 心率模拟器。支持微调、原始数据回放与命令行测试模式。可选配件：USB 隔离器。可选软件扩展包：临床 PPG 回放包，包含 40 条临床记录 PPG 波形（其中 25 条含心律失常记录）。可选服务：校准与保修延长。

技术参数 / 规格

• BPM：支持范围 30 ~ 300 BPM（PC 软件）；30 ~ 240 BPM（独立使用）。精度：±1 BPM。
• DC（PC 软件 HRS 模式）：1 ~ 20 级。精度：N/A。
• DC（PC 软件微调模式）：100 mV ~ 2500 mV。精度：±5 mV。
• PI（PC 软件 HRS 模式）：0.1% ~ 20%（AC/DC，随 DC 水平变化）。精度：N/A。
• AC（PC 软件微调模式）：0.75 mV ~ 25 mV（BNC 测量放大 100×）。精度：N/A。
• 照度（距扩散膜 5 mm）：50 ~ 800 Lux。精度：±3%（当光源 < 400 Lux 时 ±10 Lux）。
• 光波长：525 nm。精度：±10 nm。
• PD 采样率：<8 ksps（普通模式）；30 ksps（高分辨率模式）。精度：±5 μS。
• S/N 比：>51 dB（使用 USB 隔离器）。精度：N/A。
• 电源 - USB：USB Type‑B 接头，DC 5V IN。
• 电源 - 电池：3 × AA 电池。
• 尺寸（长 × 宽 × 高）：6.12 cm × 13.5 cm × 7.6 cm。
• 工作温度：10 °C ~ 40 °C。
• 备注：在独立模式下，心率可从预设值中选择（30、60、70、80、90、120、150、180、210、240 BPM），并可在 30 至 300 BPM 范围内设定 3 个用户自定义值。在高分辨率模式下选择“LED Off”可关闭光学发射，通过 BNC 使用示波器观察模拟 PD。
