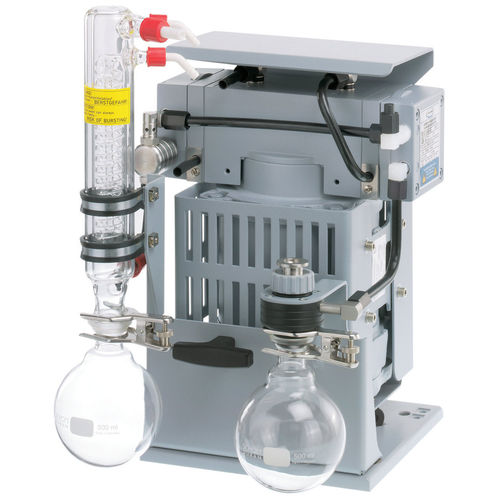

旋转蒸发器真空泵 MZ 2C EX

实验室隔膜多级

概述

• 卓越的化学耐腐蚀性与高蒸气耐受性
• 防爆电机，集成自锁过载和过热保护，适用于直接接入 230 V / 50 Hz 单相电源；无需额外的过流保护装置
• 进气端和出口均设有过压安全泄压阀
• 可靠的膜片安全技术，可选惰性气体吹扫并能检测膜片破损
• 进气侧分离器 AK 和排气侧排放冷凝器 EK，用于泵保护与溶剂回收

功能描述
ATEX 防爆化学真空系统为成套可直接使用的装置，针对大量可凝结蒸气的工况配备了优化附件。典型应用包括在潜在爆炸性环境中与旋转蒸发仪、真空干燥箱等配套使用。进气分离瓶（AK）可截留颗粒和液滴；排气侧的废气冷凝器（EK）体积小、效率高，可实现接近 100% 的溶剂回收。出厂随附用于惰性气体的单独气镇连接件。

技术数据（关键值）
最大抽速 50 Hz: 1.9 m3/h
极限真空: 12 mbar / 9 torr
开启气镇的极限真空: 18 mbar / 13.5 torr
泵头数: 2
级数: 2
运行环境温度: 10 °C 至 40 °C
存放温度: -10 °C 至 60 °C
最大回压（绝对）: 1.1 bar
进气口连接: 小法兰 KF DN 16
出气口连接: 软管喷嘴 DN 8-10 mm
冷却液接口: 2 x 软管喷嘴 DN 6-8 mm
额定电机功率: 0.15 kW
额定转速（50/60 Hz）: 1500 min-1
防护等级 IEC 60529: IP 52
尺寸（长 x 宽 x 高）: 357 x 308 x 470 mm
重量: 27.5 kg
噪声（声压级）50 Hz: 50 dBA
ATEX 认证: 抽气腔（被抽气体）： II 2G Ex h IIC T3 Gb X； 使用惰性气体吹扫的环境：II 2G Ex h IIB T4 Gb X； 不使用惰性气体吹扫的环境：II 3G Ex h IIB T4 Gc X； 电机：II 2G Ex db IIB T4 Gb
随货物品：泵体整机，含进气分离器（AK）和排放冷凝器（EK），说明书，10 m 无插头电缆。玻璃部件的防碎和抗震防护由用户提供。

特性 / 技术规格

• 型号：MZ 2C EX +AK+EK（ATEX 化学真空系统，二级）
• 货号：20696921
• 极限真空：12 mbar（开启气镇时 18 mbar）
• 最大抽速（50 Hz）：1.9 m3/h
• 泵头 / 级数：2 / 2
• 额定功率：0.15 kW
• 额定转速：1500 min-1（50 Hz）
• 进气连接：KF DN 16 小法兰
• 出气连接：DN 8-10 mm 软管喷嘴
• 冷却接口：2 x DN 6-8 mm
• 最大出气口绝对压力：1.1 bar
• 防护等级：IP52
• 尺寸：357 x 308 x 470 mm
• 重量：27.5 kg
• 噪声：50 dBA（50 Hz）
