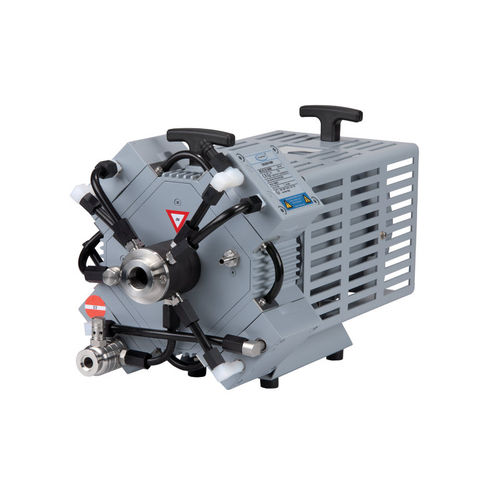

实验室真空泵 MD 4C EX VARIO®

隔膜单工作站

概述

• 具备 ATEX 防爆化学隔膜泵的全部优势
• VARIO®：无滞后 VARIO® 真空控制，使工艺时间更短
• VARIO®：泵根据需求调节转速——最低能耗、延长维护间隔、运行安静
• VARIO®：真空控制器 VACUU·SELECT（可选）用于精确真空控制与全自动工艺
• 实现完全自动化运行需要附加设备（如 ATEX 真空传感器、Connection Box 100），另行提供

产品详情

• 极限真空：3 mbar
• 开启气镇时极限真空：10 mbar
• 最大抽速（50 Hz）：3.7 m³/h

说明
ATEX VARIO® 化学隔膜泵 MD 4C EX VARIO 通过电机转速实现对真空度的精确控制。VARIO® 泵通过额外的控制信号线（4–20 mA）驱动。可选的 VACUU·SELECT 真空控制器与 ATEX 真空传感器及 Connection Box 100 配合，可实现无需参数设定或用户编程的全自动蒸发。自适应控制可检测沸点压力并持续、最佳地调整真空以符合蒸汽压力。为满足安全和合规要求，真空控制器和 Connection Box 100 安装在非危险区域。

技术数据与图表
最大抽速（50 Hz）：3.7 m3/h
极限真空：3 mbar / 2.3 torr
开启气镇时极限真空：10 mbar / 7.5 torr
泵头数：4
级数：3
真空控制器：无（可选件）
最低环境温度（运行）：10 °C
最高环境温度（运行）：40 °C
最低环境温度（存放）：-10 °C
最高环境温度（存放）：60 °C
最大背压（绝对）：1.1 bar
进气口：KF DN 25 小法兰
出气口：KF DN 16 小法兰
额定电机功率：0.25 kW
VARIO 最低转速：30 min-1
VARIO 最高转速：1500 min-1
防护等级 IEC 60529：IP 54
尺寸（长 × 宽 × 高）：469 × 265 × 305 mm
重量：28 kg
噪音（50 Hz，声压级）：42 dBA
ATEX 认证：抽气腔（被抽气体）：II 2G Ex h IIC T3 Gb X；惰性气体吹扫环境：II 2G Ex h IIB T4 Gb X；无惰性气体吹扫环境：II 3G Ex h IIB T4 Gc X；电机：II 2G Ex db IIB T4 Gb

随附物品

• 泵体（整机装配）及使用说明书
• 转速控制通过 4–20 mA 电流环（4 mA = 0 rpm，20 mA = 1500 rpm）
• 控制信号线与电源线各 10 m，均不带插头（线芯裸端）
• 实现完整自动化控制所需的额外设备（Connection Box、控制器、ATEX 传感器等）另行提供

特性 / 技术规格

• 型号：MD 4C EX VARIO
• 品牌：VACUUBRAND
• 订货号：20696936
• 最大抽速（50 Hz）：3.7 m³/h
• 极限真空：3 mbar（2.3 torr）
• 开启气镇时极限真空：10 mbar（7.5 torr）
• 泵头数：4
• 级数：3
• 额定功率：0.25 kW
• VARIO 转速范围：30 – 1500 min⁻¹
• 防护等级：IP 54
• 尺寸（长 × 宽 × 高）：469 × 265 × 305 mm
• 重量：28 kg
• 噪音：42 dBA（50 Hz）
• 连接口：吸气 KF DN 25，排气 KF DN 16
• 最大背压（绝对）：1.1 bar
