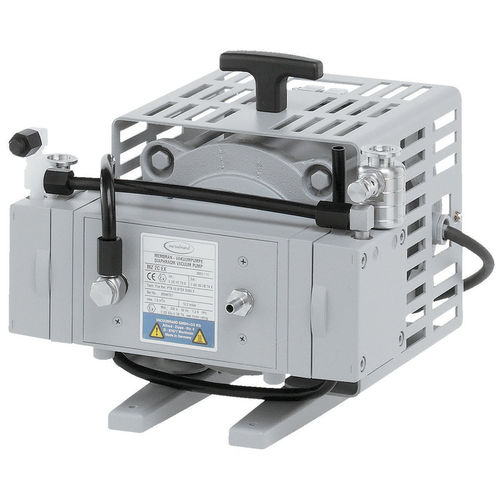

旋转蒸发器真空泵 MZ 2C EX

实验室隔膜双层膜式

概述

• 与介质接触的部件具有化学耐腐蚀性并具有蒸汽耐受性
• 防爆电机，集成自锁式过载和过热保护，适用于直接连接 230 V / 50 Hz 单相电源
• 吸入口和排出口设有过压安全泄压阀
• 可靠的膜片安全技术，可选惰性气体吹扫和膜片破损检测

产品描述
ATEX 防爆化学隔膜泵 MZ 2C EX 提供无油化学泵送，适用于具有潜在爆炸性气氛的应用场景，如旋转蒸发仪和真空干燥箱。ATEX 认证覆盖泵腔内部（与被抽气体接触）以及泵的周边安装环境。所有沾湿部件具有化学耐腐蚀性，主要由抗静电材料制成。随货提供独立的气镇（gas ballast）接口以连接惰性气体。随货物品：整机泵装、说明书、10 m 无插头电缆。

技术数据和图表
最大抽速 50 Hz: 1.9 m3/h
极限真空: 12 mbar / 9 torr
开启气镇的极限真空: 18 mbar / 13.5 torr
泵头数: 2
级数: 2
运行环境温度: 10 °C 至 40 °C
存放环境温度: -10 °C 至 60 °C
最大回压（绝对）: 1.1 bar
进气口连接: 小法兰 KF DN 16
出气口连接: 小法兰 KF DN 16
额定电机功率: 0.15 kW
额定速度 50/60 Hz: 1500 min-1
防护等级 IEC 60529: IP 54
尺寸（长 x 宽 x 高）: 337 x 287 x 251 mm
重量: 21.6 kg
噪声（声压级）50 Hz: 50 dBA
ATEX 认证: 抽气腔（被抽气体）： II 2G Ex h IIC T3 Gb X；使用惰性气体吹扫的环境： II 2G Ex h IIB T4 Gb X；不使用惰性气体吹扫的环境： II 3G Ex h IIB T4 Gc X；电机： II 2G Ex db IIB T4 Gb
NRTL 认证：否
额定电压：230 V
电源频率：50 Hz

特性 / 技术规格

• 产品型号：MZ 2C EX
• 类型：化学隔膜泵，ATEX 认证
• 极限真空（无气镇）：12 mbar（9 torr）
• 极限真空（有气镇）：18 mbar（13.5 torr）
• 最大抽速 (50 Hz)：1.9 m3/h
• 泵头 / 级数：2 泵头 / 2 级
• 额定功率：0.15 kW；额定转速 1500 min-1 (50 Hz)
• 防护等级：IP 54
• 接口：进/出口 小法兰 KF DN 16
• 最大回压：1.1 bar (abs.)
• 额定电压：230 V；电源频率：50 Hz
• 工作温度：10 °C 至 40 °C；存放温度：-10 °C 至 60 °C
• 尺寸（L x W x H）：337 x 287 x 251 mm
• 重量：21.6 kg
• 噪声水平：50 dBA (50 Hz)
• 随货物品：泵体组装完毕、说明书、10 m 无插头电缆
