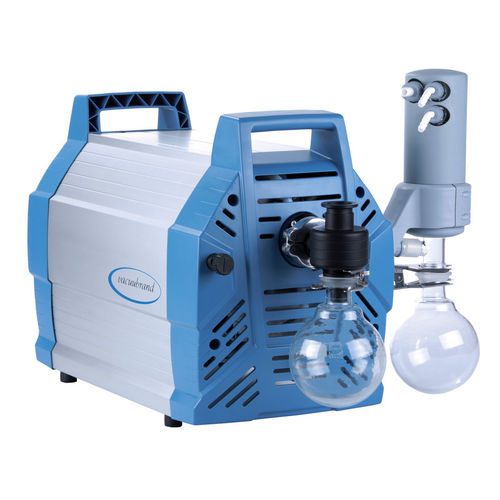

实验室真空系统 MD 12C NT

高流量容量

概述

• 卓越的化学耐腐蚀性和高蒸气耐受性
• 接近极限真空时仍保持高抽速，可缩短工艺时间
• 极低振动与较低噪声（50 Hz 时 50 dBA）
• 开启气镇以排出冷凝物时仍能保持良好极限真空
• 进气口分离器（AK）与排气冷凝器（EK）实现高效溶剂回收并在苛刻工况下保护系统

功能描述
MD 12C NT +AK+EK 化学真空系统用于化学和制药环境中的排气、蒸发及气体/蒸汽抽空。紧凑型 MD 12C NT 泵在 50 Hz 下具有特别高的抽速，即使在开启气镇时仍能达到良好极限真空，适用于高沸点溶剂的工况。机体材料与设计注重化学兼容性，可在实验室与生产环境中广泛应用。进气侧的 AK 分离器可防止颗粒与液滴进入泵体，排气侧 EK 冷凝器结构紧凑且效率高，可实现近 100% 的溶剂回收以便循环利用并保护环境。

主要参数

• 极限真空：2 mbar（1.5 torr）
• 开启气镇时极限真空：4 mbar（3 torr）
• 最大抽速（50 Hz）：12 m3/h

技术数据与图表（节选）
最大抽速 50 Hz：12 m3/h
最大抽速 60 Hz：7.0 cfm
极限真空：2 mbar / 1.5 torr
开启气镇的极限真空：4 mbar / 3 torr
泵头数：8
级数：3
环境温度（运行）：10 °C 至 40 °C
环境温度（存放）：-10 °C 至 60 °C
最大排气口压力（绝对）：1.1 bar
进气口连接：KF DN 25 小法兰 / 软管接头 DN 15 mm
出气口连接：软管接头 DN 8-10 mm
冷却液接口：2 × 软管接头 DN 6-8 mm
额定电机功率：0.53 kW
额定转速（50/60 Hz）：1650 min-1
防护等级 IEC 60529：IP 40
尺寸（长×宽×高）：616 × 387 × 395 mm
重量：28.9 kg
噪音（50 Hz，声压级）：50 dBA
ATEX 认证：II 3/- G Ex h IIC T3 Gc X（仅限内部气氛）
NRTL 认证：无
随货内容：整套泵站，安装完毕，出厂已调试，含使用手册

特性 / 技术规格

• 型号：MD 12C NT（配置为含吸气分离器 AK 与排气冷凝器 EK）
• 抽速（50 Hz）：12 m3/h；（60 Hz）：7.0 cfm
• 极限真空：2 mbar；开启气镇：4 mbar
• 泵头数/级数：8 泵头，3 级
• 电气：额定功率 0.53 kW；额定转速 1650 min-1；额定电压范围 200–230 V；电源频率 50–60 Hz
• 接口：进气 KF DN25 或 软管接头 DN15 mm；出气 DN8-10 mm；冷却 2 × DN6-8 mm
• 最大出气口绝对压力：1.1 bar
• 工作/存放温度：10–40 °C / -10–60 °C
• 尺寸（L×W×H）：616 × 387 × 395 mm；净重：28.9 kg
• 噪音（50 Hz）：50 dBA
• ATEX：II 3/- G Ex h IIC T3 Gc X（仅限内部气氛）
• 随货：整套泵站，出厂已组装并调试，含使用手册
