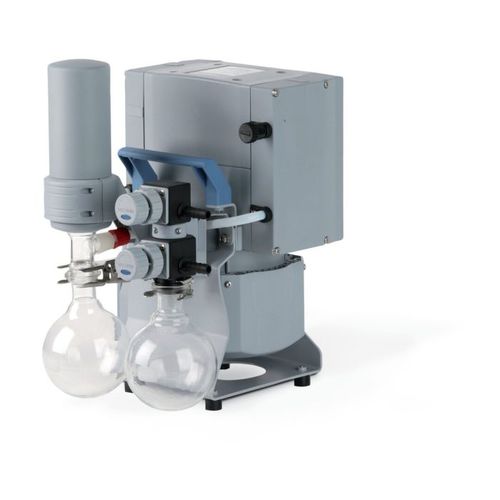

旋转蒸发器真空系统 MD 4C NT +AK SYNCHRO+EK

实验室多级

概述

• 为卓越的化学耐腐蚀性和高蒸汽耐受性而设计
• 即使接近极限真空也能保持较高抽速
• 在开启气镇时仍能获得良好极限真空，适用于溶剂处理
• 两路独立真空线路可同时工作，带止回阀防止相互干扰
• 高效溶剂回收，降低排放并利于溶剂再利用

产品描述
MD 4C NT +AK SYNCHRO+EK 化学真空系统可用一台泵同时运行两套真空工艺。典型应用包括旋转蒸发、真空浓缩和真空干燥箱，适用于高沸点溶剂。每个真空接口均配备手动阀以调节该接口的有效流量。MD 4C NT 泵提供足够的抽速，能够支持两套要求较高的应用并行运行。进气分离器（AK）为玻璃材质并有保护涂层，可截留颗粒和液滴。排气端废气冷凝器（EK）体积紧凑且效率高，可实现近100%的溶剂回收，便于溶剂循环使用并减少排放。整机随附使用手册，交付时可直接投入使用。

主要产品数据

• 极限真空: 1.5 mbar
• 开启气镇时极限真空: 3 mbar
• 最大抽速 50 Hz: 3.4 m³/h

技术数据与图表（摘要）
最大抽速 50 Hz: 3.4 m3/h
最大抽速 60 Hz: 2.2 cfm
极限真空: 1.5 mbar / 1.1 torr
开启气镇的极限真空: 3 mbar / 2.2 torr
泵头数: 4
级数: 3
运行环境温度 下/上限: 10 °C / 40 °C
存放环境温度 下/上限: -10 °C / 60 °C
最大排气口压力（绝对）: 1.1 bar
进气口连接: 2 x 软管接头 DN 8-10 mm
出气口连接: 软管接头 DN 8-10 mm
冷却液接口: 2 x 软管接头 DN 6-8 mm
额定功率: 0.25 kW
额定转速 50/60 Hz: 1500/1800 min-1
防护等级 IEC 60529: IP 40
尺寸 L x W x H: 326 x 248 x 402 mm
重量: 17.6 kg
噪音（50 Hz）: 45 dBA
ATEX 认证: II 3/- G Ex h IIC T3 Gc X（仅限内部大气）
NRTL 认证: 是
额定电压范围: 230 V
电源频率: 50-60 Hz

特性 / 技术规格

• 型号系列: MD 4C NT +AK SYNCHRO+EK
• 参考号（art. no）: 20736800
• SKU: VP_87
• 极限真空（无气镇）: 1.5 mbar (1.1 torr)
• 极限真空（开启气镇）: 3 mbar (2.2 torr)
• 抽速 (50 Hz): 3.4 m³/h；(60 Hz): 2.2 cfm
• 泵头数: 4；级数: 3
• 额定功率: 0.25 kW；额定转速: 1500/1800 min⁻¹
• 连接: 进气 2× DN 8-10 mm，出气 DN 8-10 mm，冷却 2× DN 6-8 mm
• 最大背压（绝对）: 1.1 bar
• 防护等级: IP40
• 尺寸 (L×W×H): 326×248×402 mm
• 重量: 17.6 kg；噪音: 45 dBA (50 Hz)
• 具备 ATEX 和 NRTL 认证
• 随附项目: 泵组整机，出厂安装完毕并附使用手册
