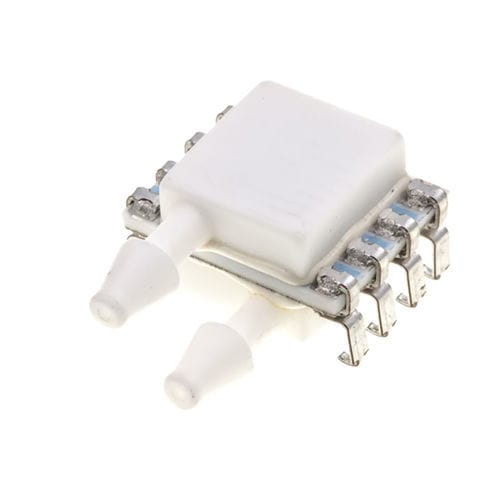

压力传感器 MEAS MS4525

真空压力模拟

产品概要
MS4525 是一款小型陶瓷基 PCB 安装模拟压力传感器。产品已完成校准并进行温度补偿（补偿范围内总误差带 <1.0%）。支持单电源 3.3 V 或 5.0 V 工作，只需一个外部元件。提供侧通口、顶通口和歧管安装形式；可测量 1 至 150 psi 的绝对压、表压、差压或复合压。1/8 in 带刺式压力接口可配合 3/32 in 内径管线使用。

产品系列 / 型号

• 产品系列：MEAS
• 系列 / 型号：MS4525

优势 / 关键特性

• 陶瓷封装的 PCB 安装压力传感器
• 放大比率模拟输出（视型号而定）
• 压力类型：差压、表压、绝对压、复合压、真空
• 在规定范围内进行温度补偿
• 单电源工作：3.3 V 或 5.0 V
• 可选压力范围：1 至 150 psi
• 高电平模拟输出（示例：10–90% Vdc 或 5–95% Vdc）
• 1/8 in 带刺式压力接口（适配 3/32 in 内径管）

产品特性（简述）

• 引脚样式：J 型穿孔安装
• 传感器封装：8 引脚 DIL 或 8 引脚 SMD
• 压力传感器类型：模拟压力传感模块
• 压力类型选项：绝对、复合、差压、表压、真空

电气特性（摘要）

• 供电电流：约 3 mA（典型）
• 供电电压范围：3.3 V 或 5.0 Vdc

尺寸（选定值）

• 宽度 (mm)：9.9 | 17.4 | 20.3
• 宽度 (in)：0.389 | 0.39 | 0.685 | 0.69 | 0.799
• 长度 (mm)：12.4 | 12.7 | 17.4
• 长度 (in)：0.49 | 0.5 | 0.685
• 高度 (mm)：4.4 | 7.2 | 8.2 | 9 | 11.7 | 11.95 | 15.3 | 19.5
• 高度 (in)：0.173 | 0.283 | 0.322 | 0.35 | 0.46 | 0.47 | 0.6 | 0.767

使用条件与压力范围

• 压力 (psi) 示例：1 | 2 | 5 | 15 | 30 | 50 | 100 | 150
• 压力 (bar) 示例：0.068 | 0.344 | 0.345 | 1.034 | 2.068 | 3.44 | 6.89
• 工作温度范围：-25 至 105 °C（-13 至 221 °F）

运行 / 应用细节

• 输出接口：放大比率模拟输出（大多数型号）；部分型号提供 I2C — 请按型号查阅数据手册
• 支持的压力单位：psi、bar、mmH2O、inH2O、mmHg（视型号而定）
• 输出信号示例：10–90% Vdc 或 5–95% Vdc（视型号而定）
• 典型压力精度：±0.25% 满量程（视型号而定）

包装与选项

• 传感器端口配置：双侧口、单侧口、顶口
• 选项：凝胶涂层或无涂层
• 安装：PCB 安装，穿孔 J 型或 SMD

示例型号

• TE Part: 20005831-01 — 型号: 4525-TP5B030APF — 类型: 绝对 — Proof: 300 psi — 输出: 5–95% Vdc — 供电: 5 V — 凝胶涂层
• TE Part: 20008347-00 — 型号: 4525-SS5A015VP — 类型: 真空 (2×FS) — 输出: 10–90% Vdc — 供电: 5 V — 无选项
• 型号: 4525-DS3A001DP — 类型: 差压 — Proof: 1 psi — 输出: 10–90% Vdc — 供电: 3.3 V — 无选项
• 型号: 4525-TP5A005GSF — 类型: 表压 — Proof: 300 psi — 输出: 10–90% Vdc — 供电: 5 V — 凝胶涂层

数据手册 / 文档
MS4525 系列的数据手册和应用说明可用。有关完整的电气、机械和订购详情，请参阅 MS4525 数据手册和 MS45xx 应用说明。

技术规格

• 系列 / 型号：MS4525
• 产品系列：MEAS
• 传感器类型：陶瓷基 PCB 安装压力传感器
• 支持压力类型：绝对、表压、差压、复合、真空
• 压力范围：1 至 150 psi（多种型号）
• 耐压选项：1 psi | 250 | 2×FS | 300 psi | 5×FS（视型号而定）
• 输出：放大比率模拟输出；示例范围 10–90% Vdc 或 5–95% Vdc；部分型号支持 I2C
• 供电电压：3.3 V 或 5.0 Vdc
• 供电电流：约 3 mA（典型）
• 精度：典型 ±0.25% 满量程（视型号而定）
• 工作温度：-25 至 105 °C（-13 至 221 °F）
• 机械：陶瓷传感器；1/8 in 带刺式压力口（兼容 3/32 in ID 管线）
• 封装 / 安装：PCB 安装；J 型穿孔或 8 引脚 SMD
• 选项：凝胶涂层或无
