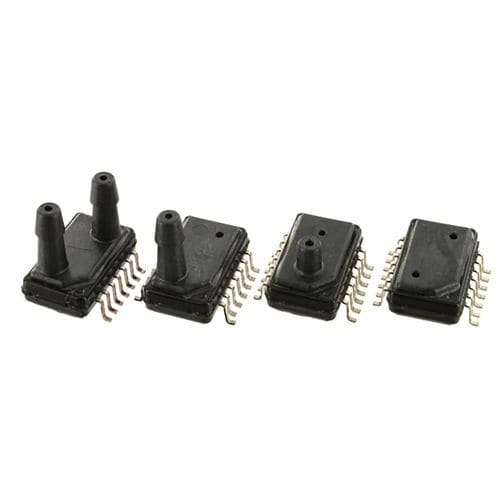

压力传感器 MEAS MS5525DSO温度医疗小型化SFF
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所得评估
- 温度, 压力
- 应用
- 医疗
- 其他特性
- 小型化SFF
- 压力范围
最多: 0.07 bar
(1.02 psi)最少: -0.07 bar
(-1.02 psi)
产品介绍
概要
数字差压与高度计传感器模块 MEAS MS5525DSO。额定量程 1 psi，24 位 ADC，量程精度 ±0.25%。
标识
主要特性
电气特性
尺寸
使用条件
操作 / 应用
包装与机械
生产与供货说明
文档
技术规格
数字差压与高度计传感器模块 MEAS MS5525DSO。额定量程 1 psi，24 位 ADC，量程精度 ±0.25%。
标识
- TE 内部编号：5525DSO-DB001DS
- TE 内部描述：1PSID DIGITAL PRESSURE SENSOR
主要特性
- 额定压力（psi）：1（差压）
- 传感器类型：数字压力与高度计传感器模块
- 耐压：60 psi
- 分辨率：24 位 ADC
- 精度：±0.25% 量程
- 输出接口：I²C 和 SPI（模式 0、3）
电气特性
- 供电电压范围：1.8 – 3.6 V
尺寸
- 高度：9.7 mm [0.381 in]
- 长度：12.5 mm [0.492 in]
- 宽度：7.9 mm [0.311 in]
使用条件
- 工作温度范围：-40 – 125 °C [-40 – 257 °F]
- 额定压力：1 psi（差压）
操作 / 应用
- 输出接口：I²C 和 SPI（模式 0、3）
- 耐压范围：60 psi
- 典型应用：板载安装的数字压力与高度计模块
包装与机械
- 封装：SOIC-14
- 引脚类型：Gull wing
- 传感器端口配置：双插管（dual barb）
生产与供货说明
- 产品状态：Active
- 特注说明：为特注品，不可取消且不可退货
文档
- 数据表：MS5525DSO (ENG_DS_MS5525DSO_E.pdf)
- 客户视图模型与 CAD 文件（3D 与 2D）
- 采购规范 / 系列表面模型（归档文件）
技术规格
- 型号 / 系列：MEAS MS5525DSO
- 压力范围（额定）：1 psi（差压）
- 耐压：60 psi
- 精度：±0.25% 量程
- ADC 分辨率：24 位
- 输出接口：I²C、SPI（模式 0、3）
- 供电电压：1.8 – 3.6 V
- 工作温度：-40 – 125 °C
- 封装：SOIC-14，gull wing
- 传感器端口：双插管
- 尺寸（H×L×W）：9.7 mm × 12.5 mm × 7.9 mm
