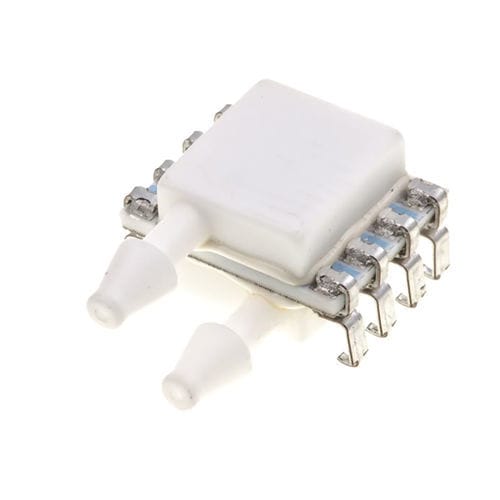

压力传感器 MEAS MS4515

工艺流程监护微型

概述
MS4515是一款基于陶瓷的PCB安装差压传感器，提供放大的比率模拟输出。它集成了CMOS传感器调理电路，是一种低成本且高性能的换能器。该系列经过完整校准并进行温度补偿，在补偿范围内典型总误差带（TEB）小于1.0%。坚固的陶瓷结构和多种接头选项使MS4515适用于紧凑型OEM应用。传感器可测量2至30 inH2O的差压或表压，1/8"有齿接头可匹配内径3/32"的管路。

优势

• 8针DIL封装的PCB安装，适合通孔安装
• 覆盖2至30 inH2O（50.8至762 mmH2O）的压力范围
• 放大的比率模拟输出，可直接接入ADC
• 提供差压和表压类型
• 温度补偿确保稳定性能
• 支持3.3 V或5.0 V供电
• 1/8"有齿端口兼容3/32"内径管路

产品特性（摘要）

• 型号 / 系列：MS4515
• 品牌：MEAS
• 传感器类型：模拟，放大比率输出
• 压力类型：差压与表压
• 压力范围（示例）：50.8、101、127、254、762 mmH2O（相当于2、4、5、10、30 inH2O）
• 压力（psi）：1.45 | 300
• 耐压：典型300 psi或5X FS，视型号而定
• 输出信号：视型号可为10–90% Vdc或5–95% Vdc
• 供电电压：3.3 V或5.0 V
• 供电电流：约3 mA（典型）
• 精度：示例 ±0.25% span（视型号而定）
• 工作温度范围：-10 至 85 °C
• 封装 / 安装：8针DIL，通孔PCB安装
• 典型尺寸：宽9.9 mm或17.4 mm；长12.7 mm；高7.2 mm或19.5 mm（视型号而定）

可用型号

• 4515-DS3A002DP | 差压 | 50.8 mmH2O | 耐压300 psi | 输出10–90% Vdc | 3.3 V | 无选项
• 4515-DS3A004GP | 表压 | 101 mmH2O | 耐压300 psi | 输出10–90% Vdc | 3.3 V | 无选项
• 4515-DS3A005GP | 表压 | 127 mmH2O | 耐压300 psi | 输出10–90% Vdc | 3.3 V | 无选项
• 4515-DS3A010DP | 差压 | 254 mmH2O | 耐压300 psi | 输出10–90% Vdc | 3.3 V | 无选项
• 4515-DS3A030DP | 差压 | 762 mmH2O | 耐压300 psi | 输出10–90% Vdc | 3.3 V | 无选项
• 4515-DS3B002DP | 差压 | 50.8 mmH2O | 耐压300 psi | 输出5–95% Vdc | 5 V | 无选项
• 4515-DS3B030GP | 表压 | 762 mmH2O | 耐压300 psi | 输出5–95% Vdc | 5 V | 无选项
• 4515-DS5A002DP | 差压（2 inH2O） | 50.8 mmH2O | 输出10–90% Vdc | 5 V | 无选项
• 4515-DS5A004DP | 差压 | 101 mmH2O | 耐压5X FS | 输出10–90% Vdc | 5 V | 无选项
• 4515-DS5A005DP | 差压 | 127 mmH2O | 耐压300 psi | 输出10–90% Vdc | 3.3 V | 无选项
• 4515-DS5A005GP | 表压 | 127 mmH2O | 耐压300 psi | 输出10–90% Vdc | 3.3 V | 无选项
• 4515-DS5A010DP | 差压 | 254 mmH2O | 耐压300 psi | 输出10–90% Vdc | 3.3 V | 无选项
• 4515-DS5A030GP | 表压 | 762 mmH2O | 耐压300 psi | 输出10–90% Vdc | 3.3 V | 无选项
• 4515-DS5B002DP | 差压 | 50.8 mmH2O | 耐压300 psi | 输出5–95% Vdc | 5 V | 无选项
• 4515-DS5B030GP | 表压 | 762 mmH2O | 耐压300 psi | 输出5–95% Vdc | 5 V | 无选项
• 4515-TP3A010GPF | 表压 | 254 mmH2O | 耐压300 psi | 输出10–90% Vdc | 3.3 V | 凝胶涂层
• 4515-TP3B010GP | 表压 | 254 mmH2O | 耐压300 psi | 输出5–95% Vdc | 5 V | 无选项

要点说明

• 系列产品已完全校准并进行温度补偿；典型TEB在补偿范围内<1.0%
• 端口配置：侧口、顶口和歧管安装可选
• 1/8"有齿端口兼容3/32"内径管路，便于紧凑的流体连接

技术规格

• 型号 / 系列：MS4515 (MEAS MS4515)
• 品牌：MEAS
• 传感器类型：模拟，放大比率输出
• 压力类型：差压与表压
• 压力范围：50.8；101；127；254；762 mmH2O（2、4、5、10、30 inH2O）
• 压力（psi）：1.45 | 300
• 耐压：典型300 psi或5X FS（视型号而定）
• 输出详情：10–90% Vdc或5–95% Vdc（视型号而定）
• 供电电压：3.3 V或5.0 V
• 供电电流：約3 mA 典型
• 精度：示例 ±0.25% span（視型号而定）
• 工作温度：-10 至 85 °C
• 封装 / 安装：8针DIL，通孔PCB安装
• 典型尺寸：宽9.9 mm或17.4 mm；长12.7 mm；高7.2 mm或19.5 mm（視型号而定）
• 传感器端口：双侧口或顶口配置
• 选项：凝胶涂层或无选项
