运动分析系统 EDDO

步态姿态自动

概述
EDDO是3DMA系统的便携版：一款用于快速现场生物力学评估的3D运动捕捉与分析解决方案。该系统采用出厂预校准的即插即用摄像机单元，可记录高达120 FPS的高速运动，并执行侧向特定分析。产品包含完成快速评估所需的硬件与软件，适用于临时或固定场所，支持骑行、步态、跑步及单关节评估。

主要功能

• 便携式即插即用3D运动捕捉与分析系统
• 三台同步高频摄像机，最高支持120 FPS的高速采集
• 同步红外照明（850 nm）用于标记检测
• 实时运动评估与可配置的生物反馈规则
• 自动事件检测与实时生物力学计算
• 使用预设及可定制模板的自动报告生成
• 可与第三方设备集成并同步（EMG、高帧率彩色相机、力板、压力板）
• 年度软件许可，包含更新与技术支持

EDDO功能（概要）

• 协议：跑步、骑行、步态分析及单关节模块
• 集成：可与EMG、HFR相机、力/压平台协同工作并同步
• 生物反馈：实时评估并支持自定义规则
• 便携设计：预校准摄像机单元、紧凑便携箱与三脚架实现快速部署
• 年度许可模式，含更新与支持
• 高级算法：自动事件检测与即时计算
• 报告：自动生成可定制报告并可访问完整生物力学曲线
• 易用性：提供安装支持与多级培训

协议与模块

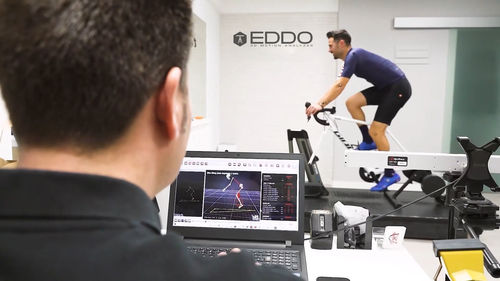

骑行
对踏频动作进行快速动态评估。EDDO将三台同步高频摄像机（120 Hz）与红外照明集成于预校准单元。典型配置包括三脚架、标记与携带箱；建议摄像机与受试者间距约2米，以实现即刻采集。
包含的骑行协议：

• 固定训练台上侧面整身骑行分析（左侧）
• 固定训练台上侧面整身骑行分析（右侧）

步态
下肢（双侧及骨盆）采集，提供针对步态的专用参数与计算，清晰呈现分析结果。可生成完整报告，并可与压力平台、力平台或表面肌电配合使用。
可用的步态协议：

• 从后方采集的下肢步态分析
• 针对特定协议的后方下肢采集，速度不超过10 km/h

跑步
对步态与跑姿进行快速动态评估，用于判断姿势、步频、足部着地特征并提供伤病预防建议。需要较小的空旷区域（约2–2.5 m²）并通过简单流程完成布置，适合便携使用。
可用的跑步协议：

• 后方下肢跑步分析
• 针对特定协议的后方下肢采集，速度不超过10 km/h

关节
对单个关节进行3D测量并生成报告，可在数秒内获取完整生物力学曲线。可与压力/力平台或表面肌电结合使用。
可用的关节协议：

• 腰椎（双点分析）
• 胸椎
• 髋屈伸分析，左右
• 髋外展分析
• 髋旋转分析
• 肩与肘，左右
• 肘分析（已停用），左右
• 膝关节分析，左右
• 踝关节分析，左右
• 肩旋转分析，左右
• 腕关节分析，左右

操作流程

• 使用预校准摄像机单元快速完成摄像机安装
• 随车提供完整便携系统（含三脚架、携带箱及配件）
• 三摄同步红外录制
• 自动标注、处理与事件检测
• 使用模板自动生成报告

包含项
EDDO作为完整的软硬件包交付：

• 软件：年度许可，含更新与技术支持
• EDDO摄像机单元：动作捕捉系统（最高120 FPS），预校准
• 配件：线缆、标记、粘贴剂、三脚架、携带箱及其他安装物品
• 培训与支持：初始录制指导与多级培训（支持语言：英语和西班牙语）

技术规格

• 型号：EDDO（便携式3D mocap系统）
• 采集速率：最高120 FPS（3台高频摄像机）
• 照明：850 nm 同步红外
• 采集模式：以单侧同时分析为主；可根据协议配置为单侧、双侧或侧面及后方采集
• 安装：即插即用预校准摄像机单元；包含三脚架、标记与携带箱
• 建议拍摄距离：摄像机与受试者间约2米
• 所需空闲空间（跑步）：约2–2.5 m²
• 协议限制：部分步态/跑步协议对速度有限制（例如后方采集 ≤10 km/h）
• 集成：与EMG、HFR摄像机、力板和压力板实现同步操作
• 授权：年度软件许可，含更新与支持
• 输出：自动可定制报告与完整生物力学曲线
