运动分析系统 3DMA

步态姿态3D 可视化

概述
3DMA是一款基于标记的3D光学运动捕捉系统，用于生物力学评估。产品集成了捕捉引擎和专用生物力学模块，提供针对步态、跑步、骑行、高尔夫、跳跃和关节评估的可配置方案。具备从捕捉到报告的高效流程并支持与规范数据库对比。

主要特点

• 实时：采集过程中提供指标、曲线和生物反馈。
• 真实3D：360°场景重建和多视角回放。
• 高帧率：典型捕捉选项为50 Hz至360 Hz（取决于相机）；部分配置和相机支持更高帧率。
• 高精度：在校准良好的体积内，标记跟踪误差小于1 mm。
• 可扩展配置：支持单关节到全身评估。
• 对比与集成：支持录音对比模式并兼容第三方设备。

可用分析协议
协议包覆盖临床和性能场景，包括：

• 步态：下肢和全身协议（Helen Hayes、Rizzoli 变体）。
• 骑行：在自由或固定训练台上的全身分析，车辆测量（公路、TT‑Aero、山地）。
• 高尔夫：根据相机可在100–360 FPS范围内进行挥杆分析。
• 跳跃：反向摆动跳、蹲跳等协议。
• 跑步：跑步机或场地跑步协议，包含摄像头数量和帧率建议。
• 关节与功能评估：针对不同关节的协议及功能测试（如SEBT、LESS）。
• EDDO便携选项：单侧便携3D系统用于步态、跑步和骑行，最高120 FPS。

协议包含内容
每个协议包含用于加速设置和处理的标准组件：

• 标记配置 / markerset
• 预定义图表与可视化
• 相关生物力学参数列表
• 自动检测事件与计算指标
• 用于快速评估的指标仪表盘
• 用于导出和临床记录的报告模板

3DMA 包含项
3DMA由软件和建议硬件组成，典型包含：

• 软件：许可的分析平台（授权模式取决于包 — 页面中提及年授权与部分情形下的永久授权）。兼容 OptiTrack、Vicon、Simi、C3D 与 TRC 文件。

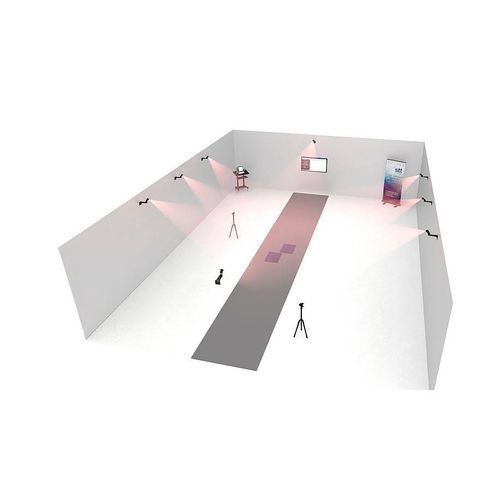

• 捕捉配置：根据协议和捕捉体积推荐4至20台相机。
• 采集速率：可按相机型号与协议配置（典型范围50–360 Hz；部分相机支持更高速率）。
• 集成：同步参考视频、力平台、压力垫、ANT+ 设备、表面 EMG 等第三方传感器。
• 培训与支持：包含初始用户培训和安装支持（产品页注明支持语言：西班牙语与英语）。

技术与运行要点

• 推荐PC规格：Intel Core i5（8台以上建议 i7）；8 GB 内存（建议16 GB）；4 GB 安装空间外需额外存储用于捕捉；Windows 10/11；建议中端 NVIDIA GPU（支持 DirectX 12）；足够的独立 USB 控制器（部分相机需 USB 3.0）。
• 帧率建议：步态/骑行通常50–100 FPS；快速动作（高尔夫挥杆）需更高帧率。
• 精度与校准：相机安装后需校准；相机移动后需重新校准；建议每月复校；首次校准约15分钟，熟练操作约3分钟。
• 照明：适用于室内常规照明；避免捕捉体积内直射阳光。
• 相机建议：骑行4+台；步态/跑步/高尔夫6+台；大型实验室8+台。可整合参考视频相机（如 Logitech C920/BRIO）或高帧率 IDS 型号；最多同时使用2台参考视频相机。

补充能力

• 实时仪表盘与报告模板便于向临床人员和研究者快速交付结果。
• 支持单侧便携分析（EDDO）或全身实验室级别配置。
• 可与力板、压力垫和 EMG 进行多模态集成，实现综合生物力学评估。

技术规格

• 产品名称 / 型号：3DMA
• 供应商 / 品牌：Motio - STT Systems
• 标记跟踪精度：在良好校准体积内 <1 mm
• 典型采集速率：50–360 Hz（相机依赖）；特定选项可达更高速率；EDDO 便携最高120 FPS
• 相机数量选项：4–20 台（可配置）
• 支持文件格式：OptiTrack、Vicon、Simi、C3D、TRC
• 集成：参考视频、力平台、压力垫、ANT+ 设备、EMG
• PC 要求：Windows 10/11；Intel Core i5（大型配置建议 i7）；建议 8–16 GB 内存；NVIDIA GPU（支持 DirectX 12）；合适的 USB 控制器
• 许可：依据套餐有年费或永久选项
• 便携选项：EDDO Biomechanics（便携，单侧分析）
