伺服控制式包装系统 BF 150

电子自动立式

产品概述

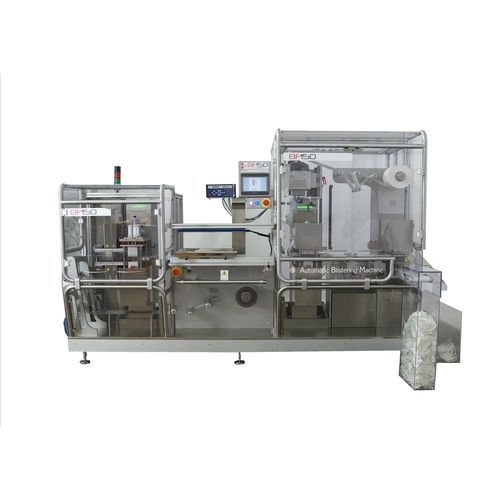

BF 150 是一款配有交替系统的自动立式泡罩机，具有垂直工位、自动传动及由无刷电机驱动的电轴实现的步进送料。其产品装载方式有三种：使用 AISI 316L 不锈钢产品托盘的手动装载；配备旋转刷并通过格式轨道将产品导入型腔的通用自动“Full Box”系统；以及通过专用格式轨道的自动装载。可选配“camera vision”电子检测产品存在与缺陷，亦可选配用于冷成型 ALU‑ALU 型腔的自动针孔检测系统。

主要特征

• 立式工位与自动定位的自动泡罩系统
• 为采用特氟龙冲头的预成型系统提供机械、电气和气动预留
• 为通过 AISI 316L 不锈钢托盘手动装载提供预留
• 为配备旋转卫星刷的“Full Box”通用装载系统提供机械、电气和气动预留
• 为通过基于板型的专用轨道进行装载提供预留
• 为安装带有高精度可控剂量蠕动泵的液体灌装系统提供预留
• 机器由固定铝制结构支撑
• 为安装用于自动检测产品存在与不合格的“camera vision”系统提供机械与电气预留
• 为 ALU‑ALU 泡罩冷成型后电子针孔检测系统的安装提供机械与电气预留
• 大型产品装载区

产能

• 最大 35 行程/分钟（每行程 2 个泡罩）— 根据泡罩节距，最高可达 70 个泡罩/分钟
• 每行程 1 个泡罩：约 1,800 泡罩/小时（版面 170×120 mm 或更小）
• 每行程 2 个泡罩：约 3,600 泡罩/小时（版面 120×80 mm 或更小）
• 每行程 3 个泡罩：约 5,400 泡罩/小时（版面 100×40 mm 或更小）
• PVC 泡罩最大型腔高度：40 mm
• ALU‑ALU 泡罩最大型腔高度：10.5 mm

技术规格

• 机器外形：3,300 mm × 1,935 mm × 2,200 mm（高）；重量：2,500 kg
• 压缩空气接口：管道内径 Ø 12 mm - 外径 Ø 14 mm
• 压缩空气消耗：约 2 升/循环
• 工作压力：6–9 bar
• 主电压：400 V，50 Hz
• 功耗：10.5 kW
• 机器工作温度：30°–200° C
• 使用环境温度：20°–45° C
• 在 23° C 下使用去离子水的闭路冷却系统
