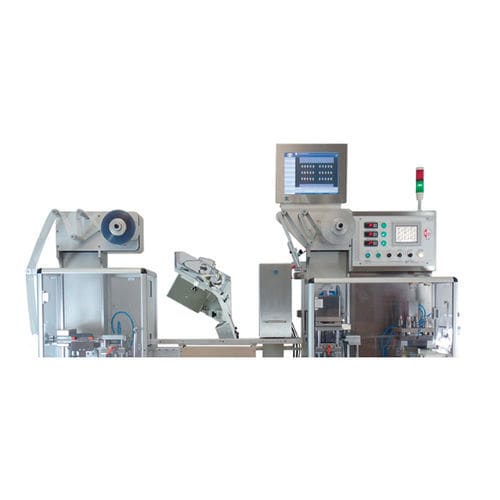

自动包装系统 BF 50 Type R

电动压气蠕动紧凑型

描述
BF 50 Type R 补充了 BF 50 系列。Type R 由无刷电机驱动，可实现每分钟最多 35 次冲程，支持一、二或三轨配置。该机可生产 PVC 和 ALU-ALU 泡罩，并支持多种装载系统（手动托盘、带刷装载器、专用轨道）以及通过蠕动泵进行液体灌装。可集成在线检测与控制选项（针孔检测、产品存在视觉、用于居中印刷的打印标记）及电气-气动不合格泡罩剔除，适配制药和工业包装线。

主要特性

• 用于 PVC 与 ALU-ALU 格式的自动泡罩包装机
• 占地紧凑；带枢轴轮的机架便于移动
• 最大泡罩尺寸：150×100 mm
• 工作速度：最高 35 次/分钟（每次冲程 2 个泡罩 → 最高 70 个泡罩/分钟）
• 可配置为 1、2 或 3 条并行轨道
• 手动 AISI 316L 不锈钢装载托盘；可选自动装载器（刷子 / 专用轨道）
• 可选蠕动泵液体灌装
• 预设用于居中印刷；可集成打印标记
• 检测选项：针孔检测（ALU-ALU）、产品存在视觉系统
• 可选电气-气动剔除不合格泡罩
• 装载区长度：800 mm

产能

• 名义速度：35 bpm（根据产品和装载情况可变）
• 每冲程 1 个泡罩：≈ 2,100 泡罩/小时（尺寸 ≤ 150×100 mm）
• 每冲程 2 个泡罩：≈ 4,200 泡罩/小时（尺寸 ≤ 70×100 mm）
• 每冲程 3 个泡罩：≈ 6,300 泡罩/小时（尺寸 ≤ 45×100 mm）
• 最大型腔高度：PVC 17 mm；ALU-ALU 10.5 mm

技术规格

• 型号：BF 50 Type R
• 机器尺寸（长×宽×高）：2,400 × 1,100 × 2,050 mm；重量：750 kg
• 工作速度：最高 35 次/分钟（依产品/装载而定）
• 压缩空气：内径 Ø 12 mm / 外径 Ø 14 mm；消耗约 23 升/循环；压力 6–9 bar
• 主电压：230 V 50/60 Hz；功率消耗：6.5 kW
• 机器工作温度：50°–220° C；环境温度：20°–45° C
• 闭路去离子水冷却系统（参照 23° C）
• 装载区：800 mm；手动 AISI 316L 托盘或可选自动装载器
