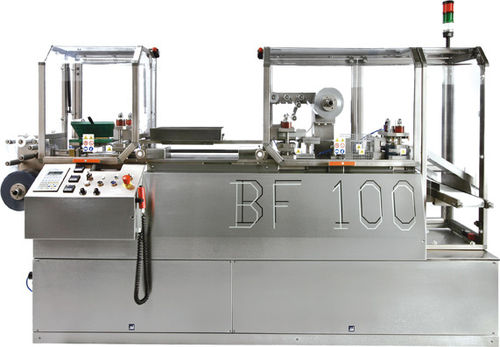

自动包装系统 BF 100

间歇性电脑控制卧式

产品概述 BF100 是一款用于工业级泡罩生产的自动泡罩机，采用交替（间歇）工作周期。产品可由操作员手动装入或通过“FULL BOX”通用上料器自动装入。数据设置和工作周期通过由西门子 PLC（符合 CFR21）管理的操作面板进行控制。

主要特色

• 采用交替系统的自动泡罩机
• 当组合宽度 ≤ 100 mm 时可实现每击 2 个泡罩（泡罩间距留 6 mm）
• 垂直和水平穿孔，可同时执行
• 可选安装带预冲头的成型系统
• 适用于 ALU-ALU 和 PVC-ALU 泡罩生产
• 最大泡罩尺寸：120×100 mm
• 标准最大型腔深度：15 mm；PVC 型腔高度可达 17 mm
• 可选配带旋转刷的自动产品上料系统

生产能力

• 约 35 次行程/分钟（视泡罩间距而定）
• 典型产能随格式和间距变化：约 600–1,600 个/小时（1 个/行程，视间距而定）
• 35 次行程/分 的实例：1 个/行程 ≈ 2,100 个/小时（格式 120×100 mm 或更小）
• 2 个/行程 ≈ 4,200 个/小时（格式 50×100 mm 或更小）
• 4 个/行程 ≈ 8,000 个/小时（格式 50×50 mm 或更小）

技术规格

• 机器占地：2,850 × 1,100 × 1,850 mm（高）；重量：约 1,350 kg
• 压缩空气：管道内径 Ø 8 mm / 外径 Ø 10 mm；消耗量 ≈ 4 升/循环；工作压力 5–9 bar
• 主电压：400 V，50 Hz；功率消耗：5 kW
• 温度控制：3 个温控器（成型用 2 个，密封用 1 个）
• 凸轮轴角位置控制：绝对式编码器，分辨率 360 脉冲/转
• 机器工作温度：30°–200° C；建议工作环境温度：20°–45° C
• 闭式冷却系统，使用 23° C 脱矿水
