生产控制设备 ZENITH

实验室用于医疗器械用于研究

产品描述

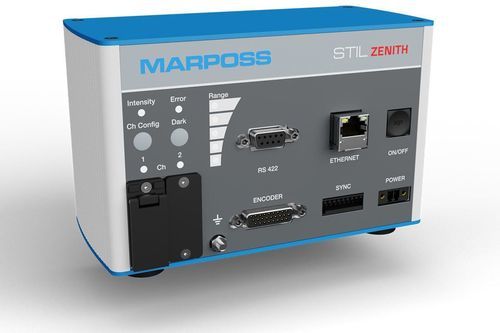

ZENITH 是一款用于工业环境的色差共焦控制器，适用于非接触距离与厚度测量。基于标准以太网通信（GigE），配合可互换的 STIL 光学头可实现高分辨率计量，并为生产和实验室连续运行而设计。ZENITH 适用于不同反射率的表面（透明至不透明），采集频率最高可达 5000 Hz。

优势

• 高动态范围（15 位）以提升测量精度
• 工业以太网（GigE）连接与 RS422 数字输出
• 最多五个编码器输入，便于与 CMM 和运动系统集成
• 支持主/从同步及编码器触发，适用于多传感器测量
• 可通过专用软件或嵌入式 Web 配置器进行配置
• 兼容 STIL 光学头（CL-MG / OP / ENDO / EVEREST 系列）
• 可存储最多 20 个校准映射以匹配所选探头
• 可对金属、玻璃、塑料、涂层和液体等材料进行非接触测量

应用

• 汽车玻璃检测
• 玻璃容器与包装行业
• 电动汽车电池及组件计量
• 透明与不透明薄膜的卷对卷厚度控制
• 电子与 PCB 检测
• 半导体晶圆测量
• 医疗器械与微流控
• 微机械、制表与精密工程
• 航空航天部件
• 机器人与自动化生产线

技术规格

• 产品: CONTROLLER ZENITH
• 技术: 色差共焦（Chromatic Confocal）
• 光源: 白光 LED
• 通道数: 1
• 采集频率: 400 Hz – 5000 Hz
• 校准存储: 最多 20 个校准表
• 距离测量: 可选择多峰（第1/第2/第3/第4/最后/最强峰）
• 厚度测量: 双峰评估
• 高级功能: Web 配置器、网络发现应用、SetExposureTime、EncoderTrigger、Master & Slave 模式
• 数字输出: 以太网 (GigE), RS422
• 同步: Trigger in (5–24 Vdc)、Trigger out (5 V TTL)
• 其它 I/O: 最多 5 个编码器输入（差分 TTL）
• 光纤连接: E2000/APC
• 工作温度: 5°C – 50°C；存储: -20°C – 70°C
• 相对湿度: 5% – 80% 无冷凝
• 防护等级: IP40
• 电源: 24 V DC；功耗: 最大 25 W / 典型 10 W
• 尺寸: 169 × 110 × 88 mm；重量: 1 kg
• 合规性: 电磁兼容 EN 61326-1；环境与振动资格按 CEI/EN 60068 系列；防护等级按 CEI EN 60529
