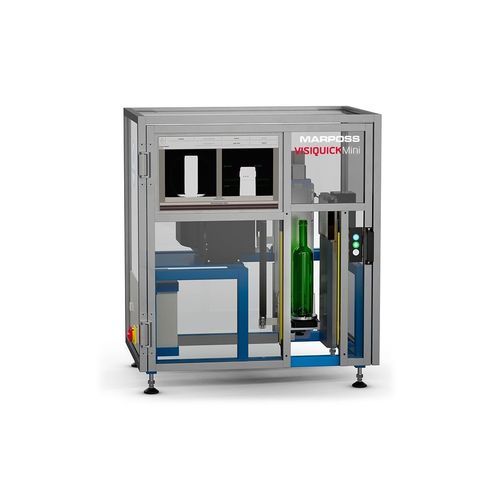

光学检测系统 VISIQUICK-MINI™

半自动瓶子紧凑型

产品描述
VisiQuick-mini™ 是一款紧凑、灵活的半自动台式测量设备，采用远心光学和准直照明，可对各类不同尺寸、形状和颜色的玻璃容器进行抽样的精确尺寸及几何测量。适合安装在冷端、实验室或靠近生产线，作为外部尺寸检测替代 go/no‑go 量规的高效方案。

优点

• 紧凑：远心镜头和准直照明减小占地并保证测量稳定性
• 灵活：不同形状和尺寸间无需更换工装
• 成本效益高：以单一光学系统替代多种机械量规
• 测量算法库丰富：针对常见玻璃容器参数的现成算法

测量算法 / 可测参数

• 总高度
• 垂直度
• 颈部弯曲
• 口部平行度
• 瓶体参数（直径、非圆容器的长/短边及对角线、指定直径处高度等）
• 任何口型的完成度参数（直径、高度、角度、半径等）
• 重量（可选，工业秤）

技术规格

• 外形尺寸：1.000 x 700 x 1.000 mm
• 电源：220 Vac
• 最大可测高度：≤ 410 mm
• 最大瓶体外径/对角线：≤ 120 mm
• 最大工件重量：≤ 2 Kg（秤为可选项）
• 重复性：≤ ±0.01 mm（在标准件上评定）
• 可选工业秤分辨率：0.1 g
• 典型测量时间：30–60 s
• 支持 Industry 4.0；可与生产监控系统集成
• 直观的人机界面（HMI）
