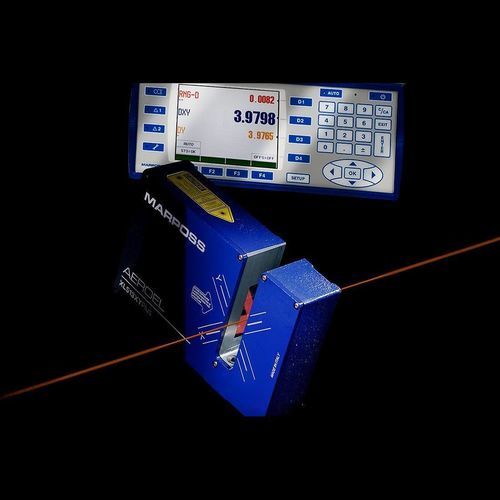

控制测量仪 XPLORELINE

直径医疗用途连续式

概述
XPLORELINE 系列提供用于连续产品直径100%在线监测的激光测微系统。每套系统包括通过专用软件配置的传感器/量仪、显示单元和远程控制，可对高速移动产品进行高精度测量并支持过程控制。

独有功能

• 采用 Fluid Dynamic Bearing 技术的扫描电机（无滚珠轴承），实现低磨损运行。
• NO-VAR 选项可通过用户可编程的热膨胀系数实现零件热膨胀的自动补偿。
• 集成 Web 服务器（以太网），支持远程查看、设置、编程及视频（光脉冲）显示。

优势

• 测量直径和位置，实现对测量区内产品轮廓和同心度的控制。
• 监控平均直径并同时实时检测短时直径缺陷。
• 在可编程长度内记录最大和最小直径，用于检验成型产品（如波纹管）。
• 内置 Blistbuster 软件可检测重复性缺陷/鼓包并计米以获得产品长度。
• 提供超差报警输出，并可进行网络集成。

型号

• 单轴：XPLORELINE.X40 — 测量范围 40.5 mm；可测直径 0.15–40 mm；重复精度可达 ±0.6 µm。
• XPLORELINE.X80 — 测量范围 80 mm；可测直径 0.75–78 mm；重复精度可达 ±1 µm。
• XPLORELINE.X150 — 测量范围 150 mm；可测直径 0.8–149 mm；重复精度可达 ±1.5 µm。

• 双轴：XPLORELINE.XY13 — 测量范围 13x13 mm；可测直径 0.1–10 mm；重复精度可达 ±0.3 µm。
• XPLORELINE.XY35 — 测量范围 35x35 mm；可测直径 0.2–32 mm；重复精度可达 ±0.6 µm。

视频
演示使用 XPLORELINE.X80 系统对透明玻璃管进行在线直径控制，展示实时测量与光脉冲可视化。

技术规格

• 产品系列：XPLORELINE 激光测微系统，用于在线直径测量。
• 系统组成：带专用软件的传感器/量仪、显示单元和远程控制。
• 测量能力：对连续产品（电缆、塑料管、挤出型材、玻璃管等）进行100%在线直径监测。
• 扫描电机：Fluid Dynamic Bearing 技术，实现低磨损运行。
• 热补偿：NO-VAR 选项，支持用户可编程的热膨胀系数。
• 连接性：通过以太网的 Web 服务器用于远程查看、设置、编程和视频显示。
• 软件：Blistbuster，用于检测重复性缺陷/鼓包并进行计米。
• 输出：超差报警输出。
• 网络：可集成至工业网络环境。
• 可用配置与典型重复精度：单轴（X40、X80、X150）与双轴（XY13、XY35）；重复精度范围为 ±0.3 µm 至 ±1.5 µm，视型号而定。
