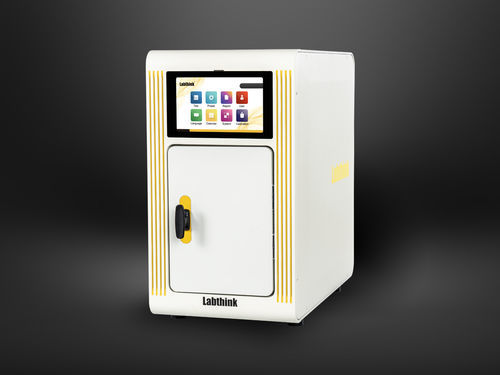

氧气测试仪 C401H

氧气水蒸气OTR

产品概述
C401H氧气/水蒸气透过率测试系统集成了库仑式氧气传感器与红外水蒸气传感器，用于测量中高阻隔材料的OTR与WVTR。产品依据 ASTM D3985、ASTM F1249、ISO 15106-2 等标准设计，适用于薄膜、包装件和片材，覆盖医药、食品、医疗器械、日化、光伏与电子等行业。

产品特点（概述）

• 支持OTR+WVTR组合及单项模式切换：组合、仅OTR、仅WVTR。
• 一次装夹即可完成顺序复合测试，避免样品交叉污染。
• 同一机柜内设独立薄膜与包装测试腔，测试环境一致，结果便于比较。

核心技术：库仑氧传感器

• ppb级库仑氧传感器，实现较低检测下限。
• 采用 ASTM D3985 绝对值测试原理，日常无需校准。
• 较传统库仑传感器具有更长使用寿命。
• 在额定范围内具有较高的氧气吸收效率。

核心技术：红外水蒸气传感器

• 参照 ASTM F1249 设计的红外水蒸气传感器。
• 非消耗性设计带来超长寿命，并配备超限报警与自动保护功能。

多维温湿度控制

• 360°气流循环恒温技术，保证温度稳定。
• 测试过程中自动控制载气流量与温度，提高测量精度。
• 采用 NIST 原理的湿度发生方式，实现恒定湿度。
• 高精度温湿度传感器实时监测并记录环境参数。
• 系统重复性可达 0.01 cc/(m2·day)。

测试灵活性（薄膜与包装）

• 同一试验仓内可实现薄膜与容器的独立测试；双功能试验腔实现快速切换。
• 自动夹紧设计确保受力均匀、密封可靠，节省时间并降低操作风险。

智能控制系统

• 10英寸医用级触屏与桌面操作系统，界面直观操作便捷。
• 全自动测试、数据自动保存，并具智能告警。
• 内置日历、多语言切换、多级权限控制及网口支持远程访问与升级。

多机联动管理

• 可选平台化软件支持一台电脑管理多台主机。
• 集中化数据管理并实时显示透过率、透过系数、温湿度曲线。
• 专业测试模式与可选GMP数据可追溯性及DataShield™数据集成。

低碳节能

• 变频控制与低能耗元件减少功耗。
• 支持单机独立运行，无需长期连接计算机，降低实验室建设与运行成本。

测试原理
将预处理试样夹持于两试验腔之间，一侧通入具有稳定相对湿度的氧气或载气，另一侧通入高纯氮气。透过薄膜的氧或水分子被氮气流携带至传感器，依据传感器测得的浓度计算 OTR、WVTR 及相关结果。

参照标准
ASTM D3985、ASTM F1307、GB/T 19789、GB/T 31354、DIN 53380-3、JIS K7126-2、YBB 00082003-2015；ASTM F1249、ISO 15106-2、GB/T 26253、JIS K7129、YBB00092003-2015

测试应用（精选）

• 薄膜：各种塑料薄膜、复合膜、共挤膜、镀铝膜与铝箔层压膜的 OTR/WVTR 测试。
• 包装件：塑料、纸复合、玻璃、金属等材质的瓶、袋、罐、盒、桶等最终包装的 OTR/WVTR 测试（含医药、饮料、食品、化妆品包装）。
• 片材：PP、PVC、PVDC、金属箔片与硅片等的透过率检测。
• 扩展：封盖、LCD 用薄膜、太阳能背板、管材、医用泡罩、无菌敷料、电池外壳等。

技术规格（要点）

• 型号：C401H
• 测试范围（薄膜，标准面积 50 cm2）：OTR 0.01–200 cc/(m2·day)；WVTR 0.005–50 g/(m2·day)
• 包装件范围：OTR 0.00005–1 cc/(pkg·day)；WVTR 0.00002–0.25 g/(pkg·day)
• MASK 面积 5 cm2（选配）：OTR 0.2–2000；WVTR 0.2–500
• 分辨率：0.0001（各单位）
• 重复性：OTR 0.01 cc/(m2·day) 或 1%（取大者）；WVTR 0.005 g/(m2·day) 或 2%
• 温度范围：15–50 ℃；波动 ±0.2 ℃
• 湿度范围：0%、35%–90% ±2% RH
• 样品厚度：≤ 3 mm；测试面积 50 cm2（10.6 × 10.6 cm）
• 载气：99.999% 高纯氮（用户自备）；气源压力 ≥ 280 kPa
• 外形尺寸：68 × 40 × 68 cm；净重 75 kg
• 电源：120 VAC ±10% 60 Hz 或 220 VAC ±10% 50 Hz
• 标准配置：主机、取样器、真空油脂、Φ4 mm 聚氨酯管；选配件：GP-02、软件、DataShield™、GMP/CFR21 Part 11。
