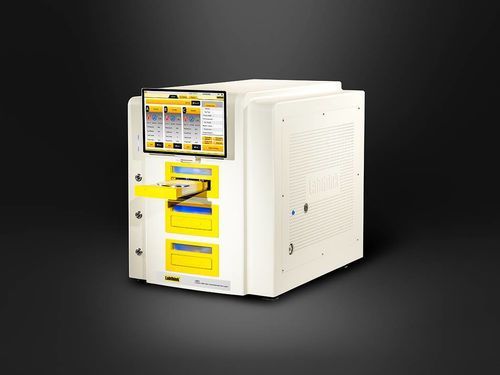

C403H 是一款集成 OTR/WVTR 分析仪，采用库仑氧传感器与红外湿度传感器对薄膜、片材及相关材料进行高精度的氧气和水蒸气透过率检测。设备按 ASTM 和 ISO 等屏障测试标准设计，适用于食品、制药、医疗器械、日化、光伏和电子等领域。

主要特征

• 支持 OTR/WVTR 组合与单独模式：可选组合 OTR & WVTR、仅 OTR 或仅 WVTR；每个安装样品可自动完成测试。
• 库仑氧传感器，ppb 级灵敏度，满足 ASTM D3985 要求；绝对读数、无须标定、延长使用寿命并具过限保护。
• 专利红外湿度传感器用于低下限 WVTR 检测，符合 ASTM F1249；非消耗性，使用寿命长。
• 360° 空气循环恒温技术及高精度温湿度传感器，提高温度稳定性与试验重复性。
• 三独立试验腔（并行检测）可在相同条件下同时测试三份样品；自动夹持确保恒定压紧和密封性。
• 12 英寸 Windows 触控面板、自动化测试模式及抽屉式试验腔一键自动进出，操作便捷。
• 嵌入式工业计算机、光学/智能传感器及声光报警；采用国际品牌元件以保证稳定性。
• 高级功能包括专业试验模式、多曲线显示（OTR/WVTR、扩散系数、温度、湿度）及可选气体净化装置以提供无氧载气。

测试原理
预处理样品夹持在上下试验腔之间，一侧通以氧气或加湿气体，另一侧通以高纯氮气。透过材料的分子被氮气带至相应传感器（库仑氧或红外湿度），仪器根据测得浓度计算透过速率（OTR/WVTR）。

参考标准

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015
• ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

测试应用

• 薄膜 - 适用于塑料薄膜、纸塑复合膜、共挤薄膜、镀铝薄膜、铝箔复合膜、玻纤/铝/纸复合膜等薄膜类材料的 OTR 与 WVTR 检测。
• 片材 - 适用于 PP 片材、PVC 片材、PVDC 片材、金属箔、橡胶片、硅片及其他片材材料的 OTR 与 WVTR 检测。

主要技术参数

• 型号：C403H
• OTR 测量范围（标准面积 50 cm2）：0.01 ～ 200 cc/(m2·day)
• OTR 测量范围（MASK 5 cm2，可选）：0.2 ～ 2000 cc/(m2·day)
• OTR 测量范围（MASK 1 cm2，可选）：1 ～ 10000 cc/(m2·day)
• OTR 分辨率：0.0001 cc/(m2·day)
• OTR 重复性：0.01 cc/(m2·day) 或 1%，以较大者为准
• WVTR 测量范围（标准面积 50 cm2）：0.005 ～ 40 g/(m2·day)
• WVTR 测量范围（MASK 5 cm2，可选）：0.2 ～ 400 g/(m2·day)
• WVTR 测量范围（MASK 1 cm2，可选）：1 ～ 2000 g/(m2·day)
• WVTR 分辨率：0.0001 g/(m2·day)
• WVTR 重复性：0.005 g/(m2·day) 或 2%，以较大者为准
• 温度范围：15 - 50 °C（标准）；5 – 60 °C（可定制）
• 温度波动：±0.05 °C
• 湿度范围（在标准温度范围内）：0%、5 - 90% ±2% RH
• 试验腔数：3 个独立试验腔
• 样品尺寸：11.2 cm × 11.2 cm (4.4" × 4.4")
• 样品厚度：≤ 120 mil (3 mm)
• 标准测试面积：50 cm2
• 载气：高纯氮气 99.999%；氧气 99.5%（不含气体供应）
• 载气压力：≥ 40.6 PSI / 280 kPa（备注：仪器气源口可能要求 ≥ 79.7 PSI / 550 kPa）
• 接口尺寸：1/8 inch 金属管（气源口用 Φ6 mm 聚氨酯管）
• 电源：120 VAC ±10% 60 Hz 或 220 VAC ±10% 50 Hz
• 仪器外形尺寸：60 cm × 50 cm × 70 cm（23.6" H x 19.6" W x 27.5" D）
• 净重：100 kg（220 lbs）
• 扩展功能（可选）：GP-01 气体净化单元；DataShield™；GMP 计算机系统要求；CFR21 Part11
• 标配：主机、平板、取样器、真空脂、Φ6 mm 聚氨酯管
• 备注：客户需自备气源及蒸馏水，详见上述压力与接口要求。
