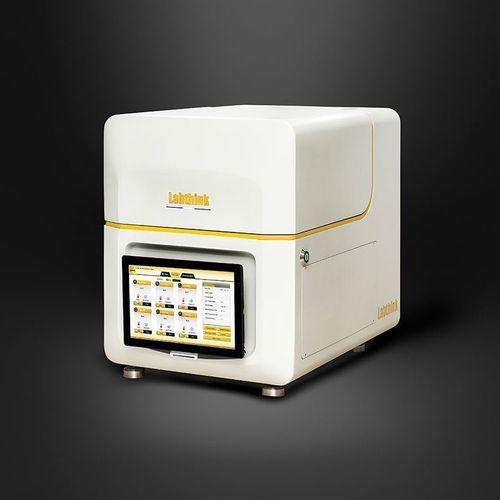

氧气测试仪 C406H流量湿度压力
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 测试参数
- 校准, 流量, 温度, 压力, 控制, 湿度, 渗透, 渗透性, 氧气, OTR
- 应用
- 实验室, 用于制药业, 医学研究, 用于医疗器械, 用于包装, 医疗设施, 食品行业, 用于水分析
- 使用模式
- 自动, 连续式
- 配置
- 紧凑型, 模块化, 台式
- 测试的标记
- GMP
- 其他特性
- 数字, 触摸屏, USB, 密封, 连续流式
产品介绍
C406H是一款集成库仑式氧气传感器和专利红外湿度传感器的氧气/水蒸气透过率测试系统，可对薄膜、片材及相关材料进行高精度的OTR与WVTR测量。
产品特性
测试原理
参考标准
测试应用
参数 / 技术规格
产品特性
- OTR/WVTR组合测试：可选择OTR+WVTR、仅OTR或仅WVTR模式，支持在同一样品上自动顺序测试以避免交叉污染。
- 库仑式氧气检测：ppb级库仑式氧气传感器，按 ASTM D3985 设计，绝对值测量，寿命长并具超限报警与保护。
- 红外湿度检测：按 ASTM F1249 设计的专利红外湿度传感器，低检测限、无消耗品，具自动超限保护功能。
- 精确控制与监测：先进的试验室结构与360°气流循环；试验过程中自动控制流量、温度和相对湿度；高精度湿度传感器实时监测。
- 高通量设计：多腔并行测试概念，在相同条件下并行测试（6 个独立测试室，标准测试面积 50 cm²）。
- 智能操作：内置 Windows 的12英寸触摸屏；自动测试模式（输入目标条件后一键启动）；自动罩盖并带声光报警。
- 安全可靠：嵌入式工业计算机保证稳定运行与数据安全；光学等智能传感器与报警；采用国际知名品牌元器件。
- 节省空间：与传统多腔仪器相比占地更小。
- 功能强大：专业测试模式，显示 OTR/WVTR 曲线及系数，温度与湿度曲线；可选气体净化以提供无氧载气。
测试原理
- 将预处理样品夹持在试验腔之间；一侧流入含氧或经控湿的气体，另一侧流入高纯氮气。透过样品的分子被载气带至相应传感器（库仑式氧气传感器或红外湿度传感器），根据测得浓度计算透过率。
参考标准
- ASTM D3985、ASTM F1307、GB/T 19789、GB/T 31354、DIN 53380‑3、JIS K7126‑2‑B、YBB 00082003‑2015
- ASTM F1249、ISO 15106‑2、GB/T 26253、JIS K7129、YBB00092003‑2015
测试应用
- 薄膜：塑料薄膜、纸‑塑复合膜、共挤薄膜、铝蒸镀膜、铝箔复合膜、玻纤/铝/箔/纸复合等类薄膜材料的 OTR/WVTR 测试。
- 片材：PP 片、PVC 片、PVDC 片、金属箔、橡胶片、硅胶片及其他片材材料的透过率测试。
参数 / 技术规格
- 型号：C406H
- OTR 测量范围（标准面积 50 cm²）：0.02 至 200 cc/(m²·day)；可选掩膜用于将范围扩展至最大 10000 cc/(m²·day)
- OTR 分辨率：0.0001 cc/(m²·day)
- OTR 重复性：0.02 cc/(m²·day) 或 1%，以较大者为准
- WVTR 测量范围（标准面积 50 cm²）：0.02 至 40 g/(m²·day)；可选掩膜扩展至 2000 g/(m²·day)
- WVTR 分辨率：0.0001 g/(m²·day)
- WVTR 重复性：0.02 g/(m²·day) 或 2%，以较大者为准
- 温度范围：标准 15 °C 至 50 °C（可定制 5 °C 至 60 °C）
- 温度波动：±0.15 °C
- 湿度范围（在标准温度范围内）：0%、5–90% ±2%、100% RH
- 试验室数量：6 个独立测试室；标准测试面积：50 cm²
- 样品尺寸：11.7 cm × 11.7 cm（4.6” × 4.6”）；样品厚度 ≤ 120 mil（3 mm）
- 载气：建议使用 99.999% 高纯氮；用于氧测量可使用 99.5% 氧气（不含气源）
- 载气压力要求：≥ 40.6 PSI / 280 kPa
- 接口尺寸：1/8 英寸金属接管（标准附件为 Φ6 mm 聚氨酯管；详见备注）
- 电源：120 VAC ±10% 60 Hz 或 220 VAC ±10% 50 Hz
- 仪器外形（H×W×D）：60 cm × 49 cm × 66 cm（23.6” × 19.2” × 25.9”）
- 净重：100 kg（220 lbs）
- 可选/扩展功能：GP‑01 气体净化单元（可选）、DataShield™（可选）、GMP 计算机系统支持、CFR21 Part11（可选）
- 标配：主机、平板、取样器、真空润滑脂、Φ6 mm 聚氨酯管
