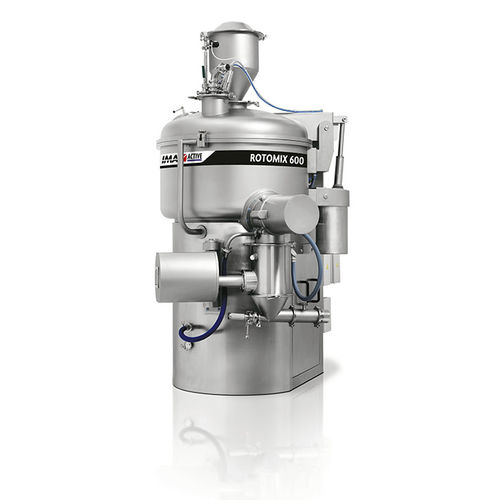

制药业造粒机 ROTO MIX series

用于生产湿式干式

概述
ROTO MIX 是一款新一代高剪切混合造粒机，专为制药生产中的粉体干混与湿法造粒设计。通过搅拌轮（impeller）、切碎器（chopper）和液体粘合剂分配器的协同作用，实现高效的颗粒凝聚。提供穿墙（through‑the‑wall）安装选项，便于车间布局与设备集成。

要点

• 适用于高隔离：减少产品转移和接触面，降低操作与污染风险。
• 清洁且受控的流程：无尘作业、溶剂使用安全，降低污染风险。
• 搅拌轮设计：几何形状减少产品粘附，提高得率。
• 易于集成：穿墙安装，便于与下游造粒设备对接。
• 干式粉碎选项：在线干磨用于湿颗粒整粒并直接传送至流化床干燥机。
• 优越的清洗性：通过战略性布置的清洗喷嘴实现有效的在线清洗（WIP）。

功能部件 / 设备特性

• 搅拌轮（Impeller）：优化设计以提高混合与凝聚效率，并尽量减少产品粘附。
• 切碎器（Chopper）：高速切碎器用于控制团聚体（标准700–1,450 rpm；部分机型配变频可达2,000 rpm）。
• 液体粘合剂分配器：用于均匀喷洒粘合剂，确保颗粒形成一致。
• 清洗喷嘴：布置以提供有效的在线清洗覆盖。
• 穿墙配置：优化车间布局，简化与相邻工艺设备的集成。
• 在线干式粉碎选项：用于湿颗粒整粒并直接传送至下游干燥设备。

技术数据（表）
容器容量 (l) | 30 | 60 | 120 | 300 | 600 | 900 | 1,200 | 1,500 | 2,500
工作容量 (l) | 最小 25% – 最大 70%
搅拌轮功率 (kW) | 3 | 4 | 11 | 18.5 | 30 | 45 | 55 | 75 | 115
搅拌轮转速 (rpm) | 20-345 | 15-275 | 15-220 | 10-165 | 10-130 | 10-115 | 10-100 | 10-97 | 6-82
切碎器转速 (rpm) | 700-1,450（部分机型配变频可达2,000）

机器尺寸（表）
型号 | 30 | 60 | 120 | 300 | 600 | 900 | 1200 | 1500 | 2500
推荐批量（升） | 7-22 | 15-45 | 30-90 | 75-225 | 150-450 | 225-675 | 300-900 | 375-1125 | 625-1875
A (mm) | 1,250 | 1,400 | 1,650 | 2,100 | 2,300 | 2,550 | 2,700 | 2,850 | 3,500
B (mm) | 1,260 | 1,250 | 1,550 | 1,900 | 2,300 | 2,550 | 2,700 | 2,830 | 3,020
C (mm) | 800 | 680 | 770 | 950 | 1,240 | 1,270 | 1,300 | 1,350 | 1,350
D (mm) | 600 | 850 | 1,050 | 1,300 | 1,500 | 1,700 | 1,800 | 1,900 | 2,350
E (mm) | 800 | 1,700 | 1,980 | 2,300 | 2,900 | 3,250 | 3,250 | 3,400 | 3,700
搅拌轮速度范围 (rpm) | 20-345 | 15-275 | 15-220 | 10-165 | 10-130 | 10-115 | 10-100 | 10-97 | 10-82
切碎器速度范围 (rpm) | 700-1,500（一般范围）

说明
关键功能：干混、湿法造粒、可选在线干式粉碎、Wash‑In‑Place 能力与穿墙安装选项。为制药颗粒制造设计，重点在于隔离性、可清洁性和产品得率。

参数 / 技术规格

• 容器容量：30–2,500 L 多种机型。
• 工作填充范围：容器容量的 25%–70%。
• 搅拌轮功率范围：根据型号 3 kW 至 115 kW。
• 搅拌轮与切碎器转速范围：依型号而定（见表）。
• 切碎器标准转速：700–1,450 rpm；部分机型配变频可达 2,000 rpm。
• Wash‑In‑Place 系统配备战略性布置的喷嘴以实现彻底清洗。
• 穿墙安装选项以优化厂房布局与集成。
• 典型应用：制药造粒、高隔离工艺、干式粉碎与颗粒尺寸控制。
