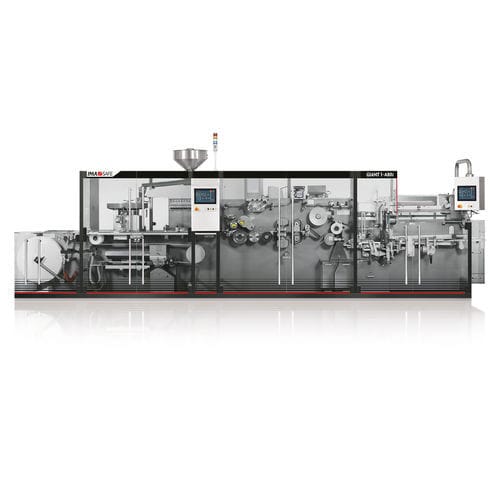

制药业灌装封口机 GIANT1 Series

制药应用自动线性

概述
GIANT1 系列泡罩包装机针对产品形状、泡罩尺寸和配置提供广泛的灵活性，适用于小至中等批次的准时生产。其具有先进的设计、给料装置、质量控制和伺服电机。GIANT1 集成了获得专利的 Sombrero 通用给料器，实现高通用性并具备隔离（containment）就绪的给料区设计。整线紧凑、流程线性且操作者视野良好。

主要特性

• 面向固体药品形状的隔离就绪给料区
• 专利 Sombrero 通用给料器，能稳健给料各种形状、尺寸公差与碎片
• 紧凑、线性流程，操作者可达性高
• 创新切割单元及不合格泡罩剔除
• 快速且可重复的导向换型
• 支持铝铝（alu-alu）泡罩腔体，不受限制
• 专利自动泡罩回收料箱，最大化向装盒机的给料效率

新增能力
新增！GIANT1 系列现含标准连接模块，可实现泡罩翻转以处理具有相反折入式封口的纸盒，并可实现泡罩互锁以减少纸盒体积或增加泡罩容量。此方案在避免专用泡罩设计的同时改善物流与可持续性；可选配旁通模式。

重点模块 / 技术

• Sombrero 专利通用给料器 — 对产品公差和碎片具弹性，设计用于维持连续生产并支持高等级隔离
• 预热与成型区（标准成型与加热单元）
• 密封与切割单元，具正向泡罩传输选项
• 适用于产品标识及二次工序的编码与穿孔工位
• 与装盒机集成的 Track & Trace 兼容模块，支持相机与喷墨系统（具序列化准备）

机型

• GIANT1-A80i — 集成式泡罩包装机与装盒机，具正向泡罩传输；最高 350 泡罩/分，装盒：最高 175 盒/分
• GIANT1-A86 — 集成式泡罩包装机与装盒机，具正向泡罩传输；最高 350 泡罩/分，装盒：最高 350 盒/分
• GIANT1-A80 — 集成式泡罩包装机与装盒机，采用料箱连接；最高 400 泡罩/分，装盒：最高 175 盒/分
• GIANT1 Stand Alone — GIANT1 配置为可连接至任意下游包装机（装盒机、钱包式包装机、流动包装机或末端设备），以实现灵活的生产布局

媒体与画廊说明
机器媒体包括产品视频预告和画廊，展示预热/成型、给料区、密封区、编码与穿孔、切割单元、泡罩回收料箱、泡罩向装盒机的传输、纸盒取放/打开、产品插入与纸盒封闭等场景。这些材料说明机器布局及关键工艺站点。

技术参数（表）
TECHNICAL DATA GIANT1 Series
泡罩尺寸 与 纸盒尺寸：
宽度 — 泡罩：30-90 mm | 纸盒：35-97 mm
长度 — 泡罩：60-145 mm | 纸盒：65-154 mm
厚度 / 高度 — 泡罩：3-12 mm | 纸盒：12-106 mm

产能（按型号）：
型号 — GIANT1（系列）
泡罩 — 最高 400 泡罩/分。
GIANT1-A80i — 最高 350 泡罩/分 — 纸盒：最高 175 盒/分。
GIANT1-A86 — 最高 350 泡罩/分 — 纸盒：最高 350 盒/分。
GIANT1-A80 — 最高 400 泡罩/分 — 纸盒：最高 175 盒/分。

Track & Trace
与装盒机集成的 Track & Trace 模块支持在紧凑的生产线布局中应用相机与喷墨系统以实现序列化，从而优化效率与线长。

特性 / 技术规格

• 系列名称：GIANT1 Series
• 品牌：IMA
• 隔离就绪给料区（为 containment 应用设计）
• 专利 Sombrero 通用给料器（对碎片和多样形状具有鲁棒性）
• 泡罩宽度范围：30–90 mm
• 泡罩长度范围：60–145 mm
• 泡罩厚度/高度范围：3–12 mm
• 纸盒宽度范围：35–97 mm
• 纸盒长度范围：65–154 mm
• 纸盒厚度/高度范围：12–106 mm
• 最大泡罩速度（系列）：最高 400 泡罩/分（视型号而定）
• GIANT1-A80i 纸盒速度：最高 175 盒/分
• GIANT1-A86 纸盒速度：最高 350 盒/分
• GIANT1-A80 泡罩速度：最高 400 泡罩/分（采用料箱连接）
• 用于泡罩翻转与互锁的可选标准连接模块（物流与可持续性优势）
