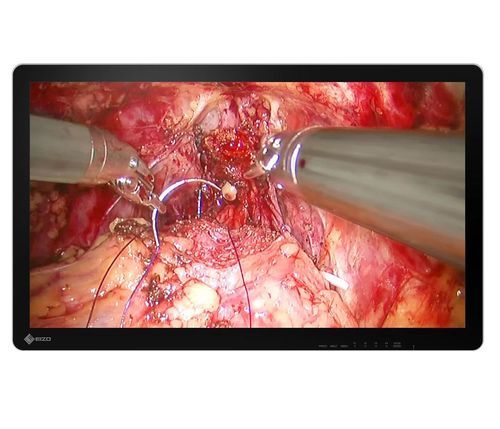

内窥镜显示器 EX3242-3D

手术室手术4K分辨率

产品概述
此32英寸外科用3D显示器可真实还原立体4K UHD（3840 x 2160）图像，适用于内镜、显微外科及其他高精度手术。具备最高850 cd/m²亮度、BT.2020仿真以支持广色域，并兼容HDR（PQ与HLG）。

主要特性

• 4K 3D手术显示：立体4K UHD（3840 x 2160），最高850 cd/m²，提升细节与深度判断。
• 精确色彩呈现（BT.2020仿真），支持临床色调细微差异识别。
• HDR支持（PQ与HLG），保留HDR内镜摄像机的暗部与高光细节。
• 光学贴合（optical bonding）减少反射、避免面板组件内部凝露并提高机械强度。
• 全平面安全玻璃带圆角，便于清洁与卫生处理（前防护等级 IP45，整机 IP32）。
• 保护玻璃硬度>9H；光学贴合可防止灰尘/湿气进入LCD。
• 随附轻量防雾3D偏光眼镜（无电池，抗雾涂层适配口罩使用）。

3D与图像功能

• 支持多种3D信号格式：Side by Side、Line by Line、Top and Bottom、Simulcast（SIMUL）用于4K及Full HD（SIMUL Level-B）。
• 3D模式旋转与180°镜像以根据摄像头位置和手术团队视线调整图像方向。
• 视差调节可微调水平3D深度以获得自然的深度感。

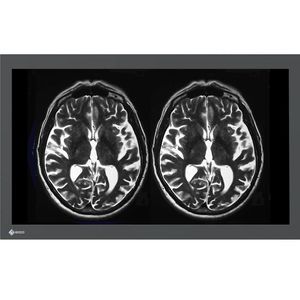

• 同时显示模式：Picture-by-Picture（PbyP）与Picture-in-Picture（PinP），每个窗格可设置独立显示模式（gamma 1.8–2.6 或 DICOM® Preset Mode）。

连接与信号处理
显示器提供面向医疗模态的高带宽输入/输出：BNC（12G-SDI）×2、DisplayPort（HDCP 1.3）、HDMI（HDCP 1.4）、DVI-D（HDCP 1.4）。通过12G-SDI可实现约30米的稳定4K传输。输出端（DisplayPort、BNC 12G-SDI、DVI-D）支持直通与下游显示器连接，便于多屏配置。
自动输入检测（Auto Input Detection）在所选视频信号丢失时自动切换至其他已连接输入，为手术提供冗余保护。HDMI接口带锁紧机构以固定线缆，确保连接稳定。

设计与手术室适配性
全平面玻璃前面板与圆角设计便于手术室清洁与消毒。可装卸的线缆盖可理顺线缆以提升安全与卫生。支持VESA安装（100x100 与 200x200），安装灵活。

随附配件（可能因国家/地区而异）

• 交流电源线与交流适配器
• 防雾3D偏光眼镜 x3
• VESA 转接件螺钉 x8
• 线缆盖
• 实用光盘（PDF 安装手册）与使用说明书

认证与标准
CE / UKCA（医疗器械）、ANSI/AAMI ES60601-1、CAN/CSA-C22.2 No. 60601-1、IEC/EN60601-1、VCCI-A、FCC-A、CAN ICES-3(A)、RCM、RoHS、China RoHS、WEEE、CCC、EAC、BIS。FDA 分类：Class I。

技术规格

• Model: EX3242-3D
• Model Variations: EX3242-3D-WT: without stand
• 机身颜色：白色
• 面板类型：带保护玻璃与光学贴合的 IPS
• 背光：LED
• 尺寸：81.3 cm / 32"
• 原生分辨率：3840 x 2160（16:9）
• 可视图像尺寸（H x V）：708 x 399 mm
• 像素间距（H x V）：0.185 x 0.185 mm
• 显示颜色：10-bit（SDI / DisplayPort / HDMI）高达10.7亿色；8-bit：1677万色
• 可视角（H / V，典型）：178° / 178°
• 亮度（典型）：850 cd/m²
• 对比度（典型）：1500:1
• 响应时间（典型）：20 ms（黑-白-黑）
• 色域（典型）：BT.2020 仿真
• 输入端子：DisplayPort（HDCP 1.3）、HDMI（HDCP 1.4）、BNC（12G-SDI）×2、DVI-D（HDCP 1.4）
• 输出端子：DisplayPort、BNC（12G-SDI）、DVI-D
• 数字扫描频率（H / V）：18 - 136 kHz / 23 - 71 Hz
• 3D 信号格式：4K：Side by Side、Line by Line、Top and Bottom、SIMUL；Full HD：Side by Side、Line by Line、Top and Bottom、SIMUL（Level-B）
• 电源要求：AC 100 - 240 V，50 / 60 Hz
• 最大功耗：205 W（最大）
• 电源输出：DC 5V，2A
• 同时显示：Picture-by-Picture（2 PbyP）、Picture-in-Picture（PinP）
• OSD 语言：English, German, French, Spanish, Italian, Swedish, Japanese, Simplified Chinese, Traditional Chinese, Russian, Portuguese
• 通信接口：RS-232C
• 其他功能：180° 旋转、镜像；视差调节
• 防护等级：IP45（前面），IP32（背面）
• 净重：13.6 kg
• 安装孔距（VESA）：200 x 200 mm, M6, 深度 7-12 mm；100 x 100 mm, M4, 深度 7-11 mm
