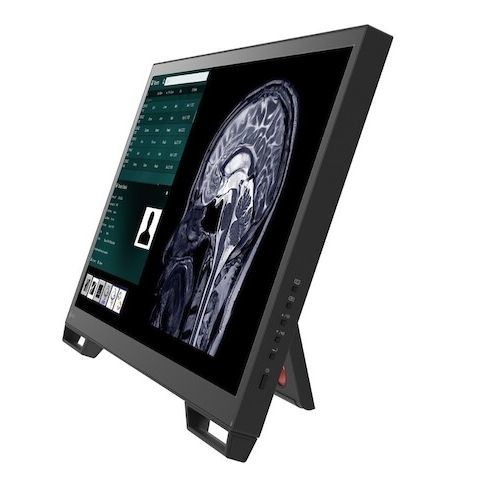

手术室显示器 LX2420-T

手术1920 x 108023.8"

概述
23.8 英寸（60.5 cm）外科用触摸显示器，适用于介入和手术室环境。高亮度 IPS 面板，出厂 DICOM® 第14部分灰阶校准，低刷新率下无闪烁，投射电容式 10 点多点触控并支持手掌抑制。提供 LX2420-T（不含底座）和 LX2420-ST（带可倾斜/后仰底座）两种型号。

主要特性

• 高亮度（典型 600 cd/m²），适合明亮环境
• 支持多种视频输入分辨率；可按需以实际尺寸、放大或全屏显示输入信号
• 投射电容式十点多点触控，支持手套操作及手掌抑制
• 数字与模拟视频输入（DisplayPort 和 DVI-I），连接灵活
• 出厂 DICOM® 第14部分灰阶校准及五种临床基准预设
• 内置背光传感器实现亮度稳定，并可快速启动稳定
• 保护玻璃硬度 7H，触控最小寿命 1000 万次
• VESA 100 x 100 mm 安装接口

产品特性（详情）
LX2420-T 采用 IPS 面板，提供高对比度和宽视角（178°/178°）。显示在低刷新率下保持无闪烁，减轻眼部疲劳。投射电容触控可检测最多 10 点同时触控，支持戴手套操作并具备手掌抑制。触摸表面具有抗眩光（AG80）和防指纹涂层，适合临床环境使用。

输入与信号处理
显示器支持 DisplayPort 和 DVI-I（数字与模拟 RGBHV）输入。适应数字与模拟扫描频率，支持独立同步、复合同步和 SoG。设备可自动显示连接的模拟视频信号，并在需要时提供 OSD 调整。

校准与图像质量
每台设备出厂按 DICOM® 第14部分进行校准，确保灰阶再现的一致性。五个默认预设提供基于临床实践的设置，满足诊断显示器规格及相关室类标准。

电源与传感器
交流输入 AC 100–240 V，50/60 Hz。典型最大功耗 46 W。省电模式：<2 W（触控开启）；<1 W（触控关闭）。内置背光和温度传感器用于亮度稳定。提供 DC 5 V、1 A（Hirose）电源输出。

物理、耐用性与安装
保护玻璃硬度 7H。净重：约 6.0 kg（LX2420-T）/ 6.2 kg（LX2420-ST）。VESA 螺孔间距 100 x 100 mm，M4，深度 10 mm。可选倾斜/后仰底座（LX2420-ST）支持接近平放的定位。

附件（随附）
DVI 线、DisplayPort 线、USB 线（随国家/地区不同可能有所差异）。

技术规格

• 型号变体：LX2420-T（不含底座）；LX2420-ST（带可倾斜底座，黑色）
• 面板类型：IPS
• 背光：LED
• 尺寸：23.8"（60.5 cm）可视对角线
• 原生分辨率：1920 x 1080（16:9）
• 可视图像尺寸（宽 x 高）：527 x 296.5 mm
• 像素间距（宽 x 高）：0.275 x 0.275 mm
• 显示颜色：8 位（1677 万色）
• 视角（典型）：178° / 178°
• 亮度（典型）：600 cd/m²
• 对比度（典型）：1000:1
• 响应时间（典型）：14 ms（灰阶响应）
• 输入端子：DisplayPort, DVI-I（数字与模拟 RGBHV）
• 数字扫描频率（H / V）：30 - 100 kHz / 50 - 85 Hz
• 模拟扫描频率（H / V）：30 - 100 kHz / 50 - 85 Hz
• 同步格式：分离、复合同步和 SoG
• USB 上行：USB 2.0 Type-B
• USB 下行：USB 2.0 Type-A
• 触控面板类型：投射电容式
• 最大触控点数：10
• 表面处理：抗眩光（AG80）与防指纹涂层
• 保护玻璃硬度：7H
• 最小触控寿命：1000 万次触控
• 电源要求：AC 100 - 240 V, 50 / 60 Hz
• 最大功耗：46 W
• 省电模式：<2 W（触控开启）；<1 W（触控关闭）
• 电源管理：数字：DVI DMPM；模拟：VESA DPMS
• 电源输出：DC 5 V, 1 A（Hirose）
• 传感器：内部背光与温度传感器
• OSD 语言：英语、德语
• 防护等级：IP20
• 净重：6.0 kg（LX2420-T）/ 6.2 kg（LX2420-ST）
• 孔距（VESA 标准）：100 x 100 mm，M4，深度 10 mm
• 显示预设：五个出厂预设，符合 DICOM 第14部分及室类标准
• 认证与标准：CE / UKCA（医疗器械）、IEC/EN60601-1、CSA-C22.2 No. 60601-1:14 + A2:22 / AAMI ES60601-1:2005 (R)2012, + A2:2021、EN60601-1-2 B 级、FCC-B、RoHS、China RoHS、WEEE、CCC、BIS
