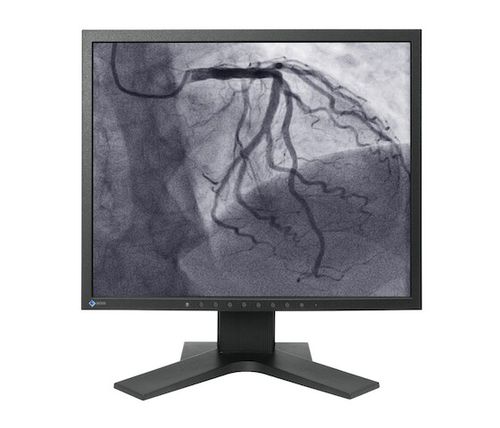

诊断显示器 LS1910

血管造影术心血管手术室

概述
19英寸手术显示器，用于心脏病学、血管造影和混合手术室环境中的诊断图像显示。出厂按 DICOM® Part 14 灰阶预设校准，确保一致的诊断色阶表现。支持数字和模拟视频输入，并提供 VESA 安装和落地支架选项，便于手术室部署。

主要特性

• 支持多种输入分辨率；可按实际大小、放大或全屏显示
• 数字与模拟视频输入：DisplayPort 和 DVI-I（数字与模拟 RGBHV）
• 自动识别已连接的模拟视频信号；可通过屏幕显示 (OSD) 调整
• 随货附带旧式模拟连接适配器（D-Sub、DVI、BNC）
• 五个出厂 DICOM® Part 14 灰阶预设，符合诊断显示器要求
• IPS 类面板技术，提供宽视角和无闪烁的稳定图像
• 内置背光传感器与自动稳定功能，确保亮度稳定
• 支持 VESA 100 x 100 mm 安装；可选落地支架（LS1910-S）具备俯仰、旋转与高度调节
• 前置 OSD 可锁按钮，支持紧急信号优先输入

面板 / 显示
面板类型：IPS-like
背光：LED
尺寸：19"（48.3 cm）
原生分辨率：1280 x 1024（5:4）
可视图像（宽 x 高）：376.3 x 301.1 mm
像素间距（H x V）：0.294 x 0.294 mm
显示色彩：8-bit，1677万色
视角（H / V）：178° / 178°
亮度（典型）：330 cd/m²；校准建议亮度：250 cd/m²
对比度（典型）：1000:1
响应时间（典型）：上升13 ms，下降12 ms

视频信号 / 输入
输入端子：DisplayPort、DVI-I（数字 & 模拟 RGBHV）
数字扫描频率（H / V）：30 - 80 kHz / 60 - 75 Hz
模拟扫描频率（H / V）：30 - 80 kHz / 50 - 85 Hz
同步格式：Separate Sync、Composite Sync、SoG

USB
上行：USB 2.0 Type-B（显示器 ↔ PC 通信）
下行：USB 2.0 Type-A（与外部设备通信）

电源
电源要求：AC 100 - 240 V，50 / 60 Hz
最大功耗：< 58 W
省电模式：< 10 W
电源管理：数字（DVI DMPM）；模拟（VESA DPM）
电源输出：DC 5 V，1 A（Hirose）

功能

• 紧急信号优先的 DVI-A 输入
• 背光传感器用于亮度补偿
• 多语言 OSD 与可锁定控制键
• 五个出厂 DICOM® Part 14 灰阶预设（符合 DIN 6868-157 诊断显示器规定）

认证与标准
CE / UKCA（医疗器械）、IEC/EN 60601-1、CAN/CSA C22.2 No.60601-1、ANSI/AAMI ES60601-1、EN60601-1-2 B 类、FCC-B、RoHS、WEEE、CCC、BIS

物理与环境
防护等级：IP20
净重：LS1910（不含支架）：4.3 kg；LS1910-S（含支架）：6.1 kg
VESA 孔距：100 x 100 mm，M4，深度 5–10 mm

技术规格

• 型号变体：LS1910（不含支架）、LS1910-S（含支架，黑色）
• 原生分辨率：1280 x 1024（5:4）
• 面板尺寸：19" / 可视图像：376.3 x 301.1 mm
• 亮度：330 cd/m²（典型）；校准目标：250 cd/m²
• 对比度：1000:1
• 视角：178° / 178°
• 色彩：8-bit（1677万色）
• 响应时间：上升13 ms / 下降12 ms
• 输入：DisplayPort、DVI-I（数字 & 模拟）
• USB：Upstream USB 2.0 Type-B；Downstream USB 2.0 Type-A
• 电源：AC 100–240 V，<58 W；输出 DC 5 V / 1 A（Hirose）
• 功能：DICOM® Part 14 校准、背光传感器、优先 DVI-A 输入、OSD 锁定
• 认证：CE/UKCA、IEC/EN60601-1、CAN/CSA、ANSI/AAMI ES60601-1、EN60601-1-2 B 类、FCC-B、RoHS、WEEE、CCC、BIS
• IP 等级：IP20
