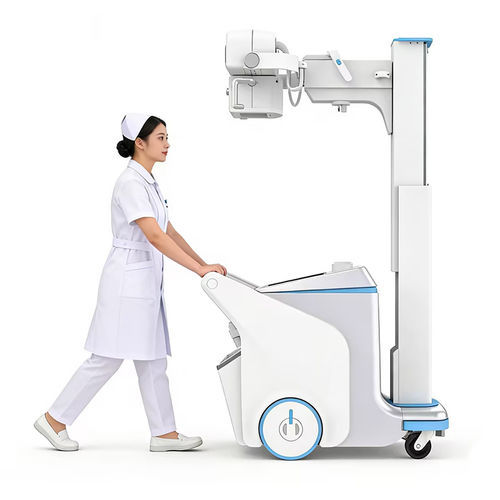

移动式X射线设备 / 数字 YSX-mDR50B

YSENMED YSX-mDR50B 50 kW 移动数字X射线系统是一款便携式透视解决方案，集成无线 a‑Si 平板探测器、50 kW 高频发生器、回转阳极X射线管和全关节可动移动支架，适用于灵活的临床成像。

配置

• YSENMED YSTCQ-1417L — 平板探测器 430 mm × 430 mm（1 台）
• YSENMED YSTX-3 — DX 射线诊断工作站（1 台）
• YSENMED YSFSQ-M50A — 高频发生器 50 kW（1 台）
• YSENMED YSMXZ1301 — X 射线管（1 台）
• YSENMED YSXS-A1 — 准直器（1 台）
• YSENMED YSMTYD50 — 移动支架（1 台）
• 电池电源单元 — （1 台）
• 平板电脑 — 可选

平板探测器 — 主要规格

• 技术：无线 a‑Si 平板探测器
• 闪烁体材料：CsI
• 有效成像尺寸：430 mm × 430 mm
• 静态像素矩阵：3072 × 3072 像素
• 有效像素：940 万
• 像素尺寸：140 μm
• 空间分辨率：3.5 lp/mm
• 输出灰阶：16 bit
• 采集时间：≤ 7 s（标准）；选配 ≤ 6 s；预览 ≤ 3 s

高频发生器 — 主要规格

• 额定输出功率：50 kW
• kV 范围：40–150 kV（1 kV 步长）
• mA 范围：50–630 mA
• mAs 范围：0.5–320 mAs
• 输入电源：220 V / 110 V 单相

X射线管 — 主要规格

• 焦点：0.6 / 1.2 mm
• 最大电压：150 kV
• 阳极类型：回转阳极
• 阳极耐热容量：300 kHU
• 阳极角：12°

移动支架 — 主要规格

• 垂直移动（管中心）：600 mm – 2100 mm
• 伸缩（横向）移动（管中心）：720 – 1220 mm
• 支柱水平旋转：±270°
• 管组件倾斜角：-15° 至 +90°
• 管组件水平旋转：±90°
• 准直器绕垂直轴旋转：±90°
• 移动支架尺寸：1240 mm × 580 mm × 1385 mm

准直器 — 主要规格

• 控制：手动
• 滤光片：1.2 mm 铝
• 照明：LED 灯

DX 射线诊断工作站 — 主要功能

• 显示屏：19 英寸
• 像素矩阵：3072 × 3072
• 病人管理：手动登记与 WORKLIST 自动查询
• 图像采集：自动窗位调整、自动裁剪与传输
• 图像处理：校正、翻转；查看：窗宽/窗位调整、旋转、缩放与恢复
• 病历报告：病人信息自动加载
• 胶片打印：支持符合 DICOM 3.0 标准的激光相机打印
• DICOM 传输：可发送至任意符合 DICOM 3.0 的 PACS/工作站
• 智能电源切换：支持充电时曝光

特性 / 技术规格

• 探测器有效面积：430 mm × 430 mm；矩阵：3072 × 3072；有效像素：940 万；像素尺寸：140 μm；16 位灰度
• 探测器采集时间：≤ 7 s（标准）；选配 ≤ 6 s；预览 ≤ 3 s
• 发生器功率：50 kW；kV 40–150 kV；mA 50–630 mA；mAs 0.5–320 mAs
• 输入电源：220 V / 110 V 单相
• X射线管：回转阳极，焦点 0.6/1.2 mm，150 kV，阳极耐热容量 300 kHU，阳极角 12°
• 支架移动与旋转范围：垂直 600–2100 mm；伸缩 720–1220 mm；柱体旋转 ±270°；管倾斜 -15° 至 +90°；水平旋转 ±90°
• 准直器：手动控制，1.2 mm 铝滤光片，LED 照明
• 工作站：19" 显示，支持 DICOM 3.0，自动图像处理与报告功能
