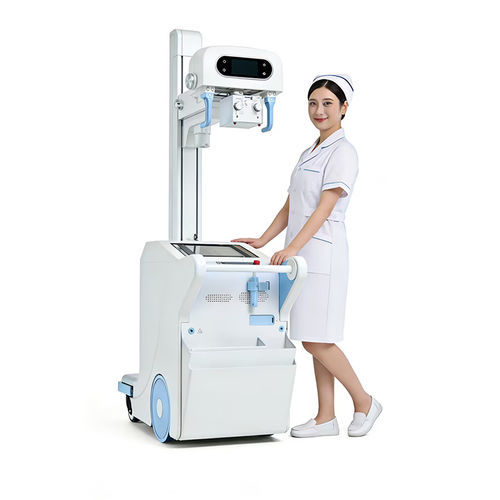

移动式X射线设备 / 数字 YSX-mDR50A
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 数字
产品介绍
概述
配置
平板探测器
高频发生器
X 射线管
移动支架
准直器
DX Ray 诊断工作站
系统技术参数
- YSX-mDR50A 为一款面向临床移动放射的 50 kW 移动数字 X 射线系统，集成无线 14"x17" 平板探测器、高频发生器、X 射线管、手动准直器、移动支架及电池供电单元，平板电脑接口为可选项。
配置
- 平板探测器 14"x17" — 数量：1
- DX Ray 诊断工作站 — 数量：1
- 高频发生器 — 数量：1
- X 射线管 — 数量：1
- 准直器 — 数量：1
- 移动支架 — 数量：1
- 电池供电单元 — 数量：1
- 平板电脑 — 可选
平板探测器
- 型号：YSFPD-M1717V
- 品牌：Iray
- 技术：无线 a-Si 平板探测器
- 闪烁体：CsI
- 成像尺寸：430 mm × 430 mm（14"x17"）
- 静态像素矩阵：3072 × 3072
- 像素尺寸：139 μm
- 空间分辨率：3.6 lp/mm
- 灰度输出：16 位
- 采集时间：≤ 5 s
高频发生器
- 额定输出功率：50 kW
- kV 范围：40–150 kV（1 kV 步进）
- mA 范围：50–630 mA
- mAs 范围：0.5–320 mAs
- 输入电源：220 V / 110 V 单相
X 射线管
- 焦点：0.6 / 1.2 mm
- 额定电压：150 kV
- 阳极类型：旋转阳极
- 阳极热容：300 kHU
- 阳极角：12°
移动支架
- X 射线管中心沿立柱的垂直移动范围：580–1800 mm
- 沿立柱侧面的伸缩移动范围：720–1220 mm
- 支架立柱水平旋转范围：±270°
- 管组件俯仰角：-15° 至 +90°
- 管组件水平旋转：±90°
- 准直器沿垂直轴旋转范围：±90°
- 移动支架尺寸：1240 mm × 580 mm × 1865 mm
准直器
- 控制：手动
- 滤片：1.2 mm Al
- 照明：LED 灯
DX Ray 诊断工作站
- 显示尺寸：19 英寸
- 像素矩阵：1280 × 1024
- 病人管理：手动登记，WORKLIST 自动查询
- 图像采集：自动窗宽窗位、自动裁剪、自动传输
- 图像处理：图像校正、翻转、窗宽/窗位调整、旋转、缩放与恢复
- 病历/报告：自动加载病人信息
- 胶片打印：支持 DICOM 3.0 标准激光相机打印
- DICOM 传输：向符合 DICOM 3.0 的 PACS/工作站发送影像
- 智能电源切换：支持充电期间曝光
系统技术参数
- 产品型号：YSX-mDR50A
- 品牌：YSENMED
- 系统输出功率：50 kW
- 管电压范围：40–150 kV（1 kV 步进）
- 管电流：50–630 mA
- mAs 范围：0.5–320 mAs
- 电源：220 V / 110 V 单相
- 探测器：430 × 430 mm，3072 × 3072 像素，像素 139 μm，分辨率 3.6 lp/mm，16 位
- 探测器采集时间：≤ 5 s
- X 管：焦点 0.6/1.2 mm，旋转阳极，阳极热容 300 kHU，阳极角 12°
- 移动支架：垂直和伸缩行程及多轴旋转以满足临床定位（详见上文）
- 准直器：1.2 mm Al 滤片，手动控制，LED 灯
- 工作站：19" 显示，1280×1024 矩阵，支持 DICOM 3.0，激光相机打印
- 主要软件功能：病人管理、高级图像采集与处理、PACS 传输
